পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Beyde
সাক্ষ্যদান: CE
মডেল নম্বার: ৬৩০/১+৬
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
প্যাকেজিং বিবরণ: সুরক্ষা ধারক প্যাকিং
ডেলিভারি সময়: 90 দিন
পরিশোধের শর্ত: L/C, D/A, D/P, T/T
যোগানের ক্ষমতা: 200 সেট/বছর
ব্যবহার: |
স্ট্র্যান্ডিং |
নাম: |
টিউবুলার স্ট্র্যান্ডিং মেশিন |
আবেদন: |
ইস্পাত, ACSR এবং AAAC, আল তার |
তারের উপাদান: |
ইস্পাত, তামা |
সবচেয়ে ছোট টেক-আপ ববিন: |
PN800 |
মেশিন কেন্দ্রীয় উচ্চতা: |
700 মিমি |
কেন্দ্রীয় পে-অফ ববিন: |
PN400-PN630 |
শক্তি: |
220/380 |
টেক আপ ববিন আকার: |
PND800-PND1600 |
পিএলসি: |
এসআইই/মেনস |
ন্যূনতম বেয়ার তারের ব্যাস: |
1 মিমি |
সর্বোচ্চ বেয়ার তারের ব্যাস: |
5 মিমি |
ওয়ারেন্টি: |
12 মাস |
ব্যবহার: |
স্ট্র্যান্ডিং |
নাম: |
টিউবুলার স্ট্র্যান্ডিং মেশিন |
আবেদন: |
ইস্পাত, ACSR এবং AAAC, আল তার |
তারের উপাদান: |
ইস্পাত, তামা |
সবচেয়ে ছোট টেক-আপ ববিন: |
PN800 |
মেশিন কেন্দ্রীয় উচ্চতা: |
700 মিমি |
কেন্দ্রীয় পে-অফ ববিন: |
PN400-PN630 |
শক্তি: |
220/380 |
টেক আপ ববিন আকার: |
PND800-PND1600 |
পিএলসি: |
এসআইই/মেনস |
ন্যূনতম বেয়ার তারের ব্যাস: |
1 মিমি |
সর্বোচ্চ বেয়ার তারের ব্যাস: |
5 মিমি |
ওয়ারেন্টি: |
12 মাস |

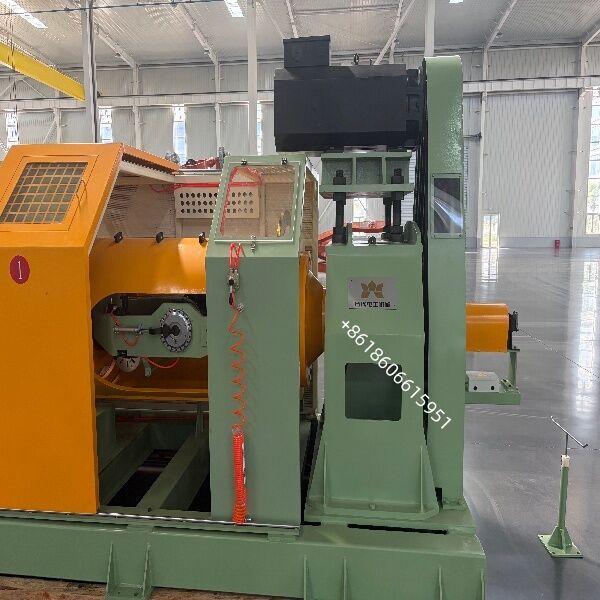

তারের দড়ি ও শিল্প স্ট্র্যান্ড মেশিন ১+৬ গ্যালভানাইজড স্টিলের তারের দড়ি স্ট্র্যান্ডিং মেশিন
উচ্চ-গতির টিউবুলার স্ট্র্যান্ডারের উৎপাদন ১×৭ প্রিস্ট্রেসড কংক্রিট স্টিল স্ট্র্যান্ড (পিসি স্ট্র্যান্ড) এবং ১+৬ গ্যালভানাইজড / স্টেইনলেস স্টিলের তারের দড়ি। ছয়টি তার ঘোরানো টিউবের ভেতর থেকে বের হয়, একটি কেন্দ্রীয় তারের চারপাশে মোচড়ানো হয়, এবং জ্যামিতিকভাবে স্থিতিশীল, চাপ-মুক্ত স্ট্র্যান্ড হিসাবে বের হয় — ১২০০ আরপিএম পর্যন্ত কেজ গতিতে।
পণ্যের সংক্ষিপ্ত বিবরণ
টিউবুলার স্ট্র্যান্ডার · মডেল টিজি-৬৩০/১+৬ · ১×৭ প্রিস্ট্রেসড কংক্রিট স্টিল স্ট্র্যান্ড এবং ১+৬ তারের দড়ির জন্য
টিউবুলার স্ট্র্যান্ডিং মেশিন ৬৩০/১+৬ হল একটি উচ্চ-গতির, টর্শন-মুক্ত স্ট্র্যান্ডিং সিস্টেম যা প্রিস্ট্রেসড কংক্রিট (পিসি) স্টিল স্ট্র্যান্ড প্রস্তুতকারকদের জন্য ডিজাইন করা হয়েছে ASTM A416 / A779, EN 10138, GB/T 5224 এবং ISO 6934-3 অনুযায়ী। এটি একটি স্থির কেন্দ্রীয় তারের চারপাশে ছয়টি বাইরের তার (ঘূর্ণায়মান টিউবের ভিতরে বহন করা ৬৩০ মিমি ববিনগুলিতে ক্ষত) স্থাপন করে, যা পোস্ট-টেনশনড এবং প্রি-টেনশনড কংক্রিট নির্মাণে ব্যবহৃত স্ট্যান্ডার্ড ১×৭ স্ট্র্যান্ড কাঠামো তৈরি করে।
যেহেতু পে-অফ রিলগুলি টিউবের সাথে ঘোরে, কাউন্টার-ঘোরার পরিবর্তে, মেশিনটি পৃথক তারগুলিতে শূন্য বিপরীত মোচড় দেয়। এর ফলে একটি স্ট্র্যান্ড তৈরি হয় যার সমান লে পিচ, সামঞ্জস্যপূর্ণ ব্যাস, কম শিথিলতা এবং কংক্রিটের সাথে চমৎকার বন্ধন কর্মক্ষমতা থাকে — এই তিনটি বৈশিষ্ট্য নির্ধারণ করে যে একটি স্ট্র্যান্ড টেনসাইল এবং স্ট্রেস-শিথিলতা পরীক্ষা পাস করে কিনা।
| একক তারের ব্যাস | এসটি-এর জন্য Ø ১.০ মিমি - Ø ৫.০ মিমি |
| সর্বোচ্চ স্ট্র্যান্ডিং ব্যাস | Ø ১৭ মিমি সর্বোচ্চ |
| স্ট্র্যান্ডিং পিচ পরিসীমা | ৩০ -৫০০ মিমি (ধাপে ধাপে সামঞ্জস্যযোগ্য) |
| কেজ সর্বোচ্চ ঘূর্ণন গতি | ৫৫০ আরপিএম (প্রকৃত উৎপাদন গতি) |
| রৈখিক গতির পরিসীমা | ২০-১২০ মি/মিনিট |
| ক্যাপস্টান হুইল ব্যাস | Ø ১২০০+ Ø ১২০০ মিমি |
| কেজে পে-অফ ববিন আকার | পিএনডি৬৩০ |
| টেক-আপ ববিন আকার | পিএন৮০০-পিএন১৬০০ |
| কেন্দ্র পে-অফ ববিন আকার | পিএনডি৬৩০ |
| প্রধান মোটর শক্তি | ৫৫ কিলোওয়াট |
| ক্যাপস্টান মোটর শক্তি | ৩০ কিলোওয়াট |
| টেক-আপ মোটর শক্তি | ৫.৫ কিলোওয়াট |
প্রকৃত টিউবুলার, টর্শন-মুক্ত গতিবিদ্যা
ছয়টি ৬৩০ মিমি ববিন একটি ডাইনামিকভাবে ভারসাম্যপূর্ণ স্টিলের টিউবের ভিতরে স্থাপন করা হয়েছে। তারগুলি বিপরীত না করে বের হয়, তাই কোনও অবশিষ্ট মোচড় নেই, সমাপ্ত স্ট্র্যান্ডে কোনও "স্প্রিং" নেই, তারের কোনও ক্ষতি নেই।
হার্ডেন্ড ও গ্রাউন্ড গিয়ারিং
লে পিচ নির্বাচনের জন্য পরিবর্তন-গিয়ার সেট, অনুরোধে ধাপে ধাপে ভিন্নতা সহ। পিচ নির্ভুলতা ≤ ±১%, প্রতি রিল এবং প্রতি ব্যাচ পুনরাবৃত্তিযোগ্য।
ব্যক্তিগত তারের টেনশন
চৌম্বকীয়-পাউডার বা সার্ভো-নিয়ন্ত্রিত পে-অফ টেনশন, প্রতি তারে ৫-৬০ এন, ৮ ঘন্টার বেশি সময় ধরে ড্রিফট ≤ ±৫%। আলগা বাইরের তার এবং ব্যাসের ওঠানামা দূর করে।
সম্পূর্ণ-দৈর্ঘ্যের সুরক্ষা টিউব
ঘূর্ণায়মান টিউব একটি স্থির স্টিলের গার্ড দ্বারা আবৃত, যার সাথে ইন্টারলকিং অ্যাক্সেস দরজা, শূন্য-গতির দরজা মুক্তি এবং ডুয়াল-চ্যানেল জরুরি স্টপ (ISO 13849-1, Cat. 3) রয়েছে।
উচ্চ-গতির ক্ষমতা
কেজ গতি ১২০০ আরপিএম পর্যন্ত (পণ্য এবং ভারসাম্যের উপর নির্ভরশীল)। ডাবল-বেয়ারিং সাপোর্ট, ISO 21940 G6.3 ডাইনামিক ব্যালান্সিং, পূর্ণ গতিতে কম্পন ≤ ২.৮ মিমি/সেকেন্ড।
পিএলসি + এইচএমআই নিয়ন্ত্রণ
রিয়েল-টাইম আরপিএম, লে পিচ, লাইন গতি, মিটার গণনা, টেনশন এবং অ্যালার্ম প্রদর্শন। ৫০টি পণ্যের রেসিপি, ইথারনেট/মডবাস টিসিপি, এমইএস লিঙ্কেজের জন্য ওপি সি-ইউএ ঐচ্ছিক।
![]()
![]()
![]()
![]()
![]()
![]()
![]()
![]()
| বেয়ারিং ব্র্যান্ড | এইচআরবি |
| নিম্ন ভোল্টেজ অ্যাপ্লায়েন্স ব্র্যান্ড | শ্নাইডার |
| বায়বীয় উপাদান ব্র্যান্ড | এয়ারট্যাক |
| প্রধান ড্রাইভ মোটরের ব্র্যান্ড | (চীনা শীর্ষ) |
| টেক-আপ মোটর ব্র্যান্ড | (চীনা শীর্ষ) |
| পিএলসি | এসআইই/মেনস |
| টাচ স্ক্রিন | এসআইই/মেনস |
| বোল্ট গ্রেড | ≥৮.৮ ক্লাস |
গুণমান নিশ্চয়তা ও বিক্রয়োত্তর সেবা
কারখানা গ্রহণ পরীক্ষা (এফএটি)
লোড-বিহীন রান ≥ ২ ঘন্টা ১২০০ আরপিএম-এ, কম্পন ≤ ২.৮ মিমি/সেকেন্ড
লে পিচ নির্ভুলতা ≤ ±১% ১০০ মিটারের বেশি
টেনশন স্থিতিশীলতা ≤ ±৫% ৮ ঘন্টার বেশি
স্ট্র্যান্ড ব্যাস ±০.১৫ মিমি এর মধ্যে, কোনও ডিম্বাকৃতি > ৩%
নিরাপত্তা সার্কিট পরীক্ষা প্রতি ISO 13849-1, Cat. 3
ডকুমেন্টেশন ও সহায়তা
জিএ অঙ্কন, পিআইডি, বৈদ্যুতিক স্কিম্যাটিক, টার্মিনাল তালিকা
অপারেশন ও রক্ষণাবেক্ষণ ম্যানুয়াল (EN / CN / RU / ES)
ওএম কোড সহ যন্ত্রাংশের তালিকা, টুলিং তালিকা, সিই ঘোষণা
অন-সাইট ইনস্টলেশন, কমিশনিং এবং অপারেটর প্রশিক্ষণ
১২ মাসের ওয়ারেন্টি, স্টক থেকে ৭২ ঘন্টার মধ্যে খুচরা যন্ত্রাংশ প্রেরণ
ভিপিএন / টিমভিউয়ারের মাধ্যমে দূরবর্তী ডায়াগনস্টিকস
অপারেশন দিক:
ডান হাতের মেশিন, অর্থাৎ, ডিভাইস অপারেশনের মুখোমুখি, বাম পে-অফ, এবং ডান টেক-আপ
রঙ:
সরঞ্জামের মূল অংশ: আরএএল ৬২১ পেল গ্রিন (রিঙ্কল ফিনিশ)
ঘূর্ণায়মান অংশ: আরএএল ১০৩৭ সান ইয়েলো
গার্ডের মূল অংশ: আরএএল ৬২১ পেল গ্রিন (রিঙ্কল ফিনিশ)
স্লাইডিং দরজার প্যানেল: আরএএল ১০৩৭ সান ইয়েলো
গার্ডের অভ্যন্তর: আরএএল ১০১৩ অয়েস্টার হোয়াইট
কন্ট্রোল হাউজিং: আরএএল ৭০৩২ পেবল গ্রে
