পণ্যের বিবরণ
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: Beyde
সাক্ষ্যদান: CE
মডেল নম্বার: ৬৩০/১+৬
পেমেন্ট ও শিপিংয়ের শর্তাবলী
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
প্যাকেজিং বিবরণ: সুরক্ষা ধারক প্যাকিং
ডেলিভারি সময়: 90 দিন
পরিশোধের শর্ত: L/C, D/A, D/P, T/T
যোগানের ক্ষমতা: 200 সেট/বছর
ব্যবহার: |
স্ট্র্যান্ডিং |
নাম: |
টিউবুলার স্ট্র্যান্ডিং মেশিন |
আবেদন: |
ইস্পাত, ACSR এবং AAAC, আল তার |
তারের উপাদান: |
ইস্পাত, তামা |
সবচেয়ে ছোট টেক-আপ ববিন: |
PN800 |
মেশিন কেন্দ্রীয় উচ্চতা: |
700 মিমি |
কেন্দ্রীয় পে-অফ ববিন: |
PN400-PN630 |
শক্তি: |
220/380 |
টেক আপ ববিন আকার: |
PND800-PND1600 |
পিএলসি: |
এসআইই/মেনস |
ন্যূনতম বেয়ার তারের ব্যাস: |
1 মিমি |
সর্বোচ্চ বেয়ার তারের ব্যাস: |
5 মিমি |
ওয়ারেন্টি: |
12 মাস |
ব্যবহার: |
স্ট্র্যান্ডিং |
নাম: |
টিউবুলার স্ট্র্যান্ডিং মেশিন |
আবেদন: |
ইস্পাত, ACSR এবং AAAC, আল তার |
তারের উপাদান: |
ইস্পাত, তামা |
সবচেয়ে ছোট টেক-আপ ববিন: |
PN800 |
মেশিন কেন্দ্রীয় উচ্চতা: |
700 মিমি |
কেন্দ্রীয় পে-অফ ববিন: |
PN400-PN630 |
শক্তি: |
220/380 |
টেক আপ ববিন আকার: |
PND800-PND1600 |
পিএলসি: |
এসআইই/মেনস |
ন্যূনতম বেয়ার তারের ব্যাস: |
1 মিমি |
সর্বোচ্চ বেয়ার তারের ব্যাস: |
5 মিমি |
ওয়ারেন্টি: |
12 মাস |

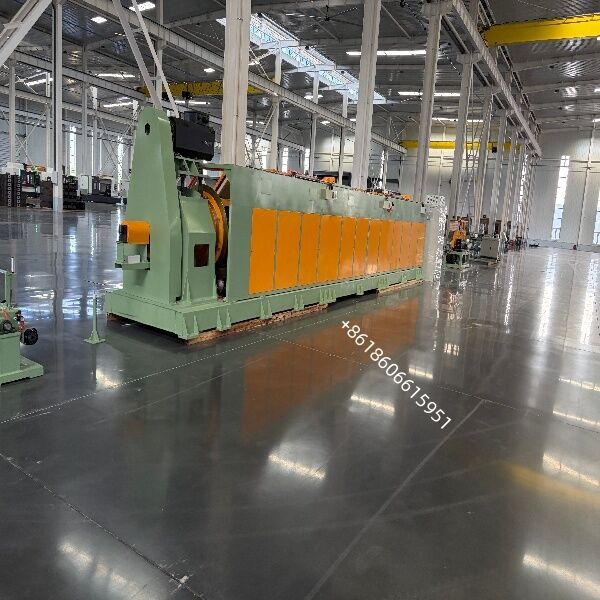

টিউবুলার স্ট্র্যান্ডিং মেশিন প্রি-স্ট্রেসড স্টিল স্ট্র্যান্ড স্ট্র্যান্ডিং মেশিন 630/1+6
উচ্চ-গতির টিউবুলার স্ট্র্যান্ডার 1×7 প্রি-স্ট্রেসড কংক্রিট স্টিল স্ট্র্যান্ড (PC স্ট্র্যান্ড) এবং 1+6 গ্যালভানাইজড / স্টেইনলেস স্টিল তারের দড়ি উৎপাদনের জন্য। ছয়টি তার ঘোরানো টিউবের ভেতর থেকে বের হয়, একটি কেন্দ্রীয় তারের চারপাশে মোচড় দেয়, এবং জ্যামিতিকভাবে স্থিতিশীল, চাপ-মুক্ত স্ট্র্যান্ড হিসাবে বের হয় — 1200 rpm পর্যন্ত কেজ গতিতে।
পণ্যের সংক্ষিপ্ত বিবরণ
টিউবুলার স্ট্র্যান্ডার · মডেল TG-630/1+6 · 1×7 প্রি-স্ট্রেসড কংক্রিট স্টিল স্ট্র্যান্ড এবং 1+6 তারের দড়ির জন্য
টিউবুলার স্ট্র্যান্ডিং মেশিন 630/1+6 হল একটি উচ্চ-গতির, টর্শন-মুক্ত স্ট্র্যান্ডিং সিস্টেম যা প্রি-স্ট্রেসড কংক্রিট (PC) স্টিল স্ট্র্যান্ড প্রস্তুতকারকদের জন্য ASTM A416 / A779, EN 10138, GB/T 5224 এবং ISO 6934-3 অনুযায়ী ডিজাইন করা হয়েছে। এটি ছয়টি বাইরের তার (ঘূর্ণায়মান টিউবের ভিতরে বহন করা 630 মিমি ববিনগুলিতে ক্ষতযুক্ত) একটি স্থির কেন্দ্রীয় তারের চারপাশে স্থাপন করে, যা পোস্ট-টেনশনড এবং প্রি-টেনশনড কংক্রিট নির্মাণে ব্যবহৃত স্ট্যান্ডার্ড 1×7 স্ট্র্যান্ড কাঠামো তৈরি করে।
যেহেতু পে-অফ রিলগুলি টিউবের সাথে ঘোরে, কাউন্টার-রোটেটিং না হয়ে, মেশিনটি পৃথক তারগুলিতে শূন্য বিপরীত মোচড় দেয়। এর ফলে একটি স্ট্র্যান্ড তৈরি হয় যার অভিন্ন লে পিচ, সামঞ্জস্যপূর্ণ ব্যাস, কম রিলাক্সেশন এবং কংক্রিটের সাথে চমৎকার বন্ড পারফরম্যান্স থাকে — এই তিনটি বৈশিষ্ট্য নির্ধারণ করে যে একটি স্ট্র্যান্ড টেনসাইল এবং স্ট্রেস-রিলাক্সেশন পরীক্ষা পাস করে কিনা।
| একক তারের ব্যাস | ST এর জন্য Ø 1.0mm- Ø 5.0mm |
| সর্বোচ্চ স্ট্র্যান্ডিং ব্যাস | Ø 17mm সর্বোচ্চ |
| স্ট্র্যান্ডিং পিচ পরিসীমা | 30 -500mm (ধাপে ধাপে সামঞ্জস্যযোগ্য) |
| কেজ সর্বোচ্চ ঘূর্ণন গতি | 550r/min (প্রকৃত উৎপাদন গতি) |
| রৈখিক গতির পরিসীমা | 20-120m/min |
| ক্যাপস্টান চাকার ব্যাস | Ø 1200+ Ø 1200mm |
| কেজে পে-অফ ববিনের আকার | PND630 |
| টেক-আপ ববিনের আকার | PN800-PN1600 |
| কেন্দ্রীয় পে-অফ ববিনের আকার | PND630 |
| প্রধান মোটরের শক্তি | 55KW |
| ক্যাপস্টান মোটরের শক্তি | 30KW |
| টেক-আপ মোটরের শক্তি | 5.5KW |
![]()
![]()
![]()
| বিয়ারিং ব্র্যান্ড | HRB |
| নিম্ন ভোল্টেজ অ্যাপ্লায়েন্স ব্র্যান্ড | SCHNEIDER |
| বায়বীয় উপাদানের ব্র্যান্ড | AIRTAC |
| প্রধান ড্রাইভ মোটরের ব্র্যান্ড | (চীনা টপ) |
| টেক-আপ মোটরের ব্র্যান্ড | (চীনা টপ) |
| পিএলসি | SIE/MENS |
| টাচ স্ক্রিন | SIE/MENS |
| বোল্টের গ্রেড | ≥8.8 ক্লাস |
গুণমান নিশ্চয়তা এবং বিক্রয়োত্তর সেবা
কারখানা গ্রহণ পরীক্ষা (FAT)
1200 rpm এ লোড ছাড়া 2 ঘন্টা চালান, কম্পন ≤ 2.8 মিমি/সেকেন্ড
100 মিটারের উপর লে পিচ নির্ভুলতা ≤ ±1%
8 ঘন্টার উপর টেনশন স্থিতিশীলতা ≤ ±5%
স্ট্র্যান্ডের ব্যাস ±0.15 মিমি এর মধ্যে, কোনো ডিম্বাকৃতি > 3% নয়
ISO 13849-1, Cat. 3 অনুযায়ী নিরাপত্তা সার্কিট পরীক্ষা
ডকুমেন্টেশন এবং সমর্থন
GA অঙ্কন, P&ID, বৈদ্যুতিক স্কিম্যাটিক, টার্মিনাল তালিকা
অপারেশন এবং রক্ষণাবেক্ষণ ম্যানুয়াল (EN / CN / RU / ES)
OEM কোড সহ যন্ত্রাংশের তালিকা, টুলিং তালিকা, সিই ঘোষণা
সাইটে ইনস্টলেশন, কমিশনিং এবং অপারেটর প্রশিক্ষণ
12 মাসের ওয়ারেন্টি, স্টক থেকে 72 ঘন্টার মধ্যে খুচরা যন্ত্রাংশ প্রেরণ
ভিপিএন / টিমভিউয়ারের মাধ্যমে দূরবর্তী ডায়াগনস্টিকস
