ওভারভিউ

JLY-500/12+18 প্ল্যানেটারি (কেজ) স্ট্র্যান্ডিং মেশিনটি বিশেষভাবে বেয়ার কপার, অ্যালুমিনিয়াম, ACSR কন্ডাক্টর এবং কন্ট্রোল ক্যাবলের ইনসুলেটেড কোরের জন্য ডিজাইন করা হয়েছে। একটি প্ল্যানেটারি গিয়ার ব্যাক-টুইস্ট মেকানিজম (100% ব্যাক-টুইস্ট উপলব্ধ) দিয়ে সজ্জিত, এটি স্ট্রেন্ডিংয়ের সময় অভ্যন্তরীণ তারের চাপ দূর করে — এটিকে বৃত্তাকার বা সেক্টর-আকৃতির কন্ডাক্টর, স্টিলের তারের দড়ি, এমনকি স্টিলের তারের আর্মারিং / কপার ওয়্যার শিল্ডিংয়ের জন্য আদর্শ করে তোলে যখন ঐচ্ছিকভাবে কনফিগার করা হয়। লাইনটি পৃথক এসি বৈদ্যুতিন সংকেতের মেরু বদল মোটর দ্বারা চালিত এবং সুনির্দিষ্ট, ধাপবিহীন লে-লেংথ সামঞ্জস্যের জন্য PLC + HMI টাচ স্ক্রিনের মাধ্যমে নিয়ন্ত্রিত হয়।

অ্যাপ্লিকেশন

খালি তামা এবং অ্যালুমিনিয়াম কন্ডাক্টরের স্ট্র্যান্ডিং (নরম/হার্ড টানা)

ACSR (অ্যালুমিনিয়াম কন্ডাক্টর স্টিল রিইনফোর্সড) স্ট্র্যান্ড তৈরি করা

কন্ট্রোল ক্যাবল এবং সিগন্যাল ক্যাবলের জন্য স্ট্র্যান্ডিং ইনসুলেটেড কোর

ঐচ্ছিক ইস্পাত তারের আর্মারিং বা তামার তারের শিল্ডিং

বৃত্তাকার এবং প্রাক-কম্প্যাক্টেড সেক্টর-আকৃতির কন্ডাক্টরের জন্য উপযুক্ত

মূল বৈশিষ্ট্য

খাঁচা কনফিগারেশন: 1 কেন্দ্রীয় + 12 + 18 PND500 ববিন (PN500 / DIN 46395/46397 মান)

সম্পূর্ণ প্ল্যানেটারি ব্যাক-টুইস্ট: গিয়ার-টাইপ প্ল্যানেটারি মেকানিজম তারের টর্শন এবং অভ্যন্তরীণ চাপ হ্রাস করে

S/Z স্ট্র্যান্ডিং দিক: PLC এর মাধ্যমে পিচ স্টেপলেস অ্যাডজাস্টেবল রাখুন (সাধারণত 40-800 মিমি)

স্বতন্ত্র ইনভার্টার ড্রাইভ: খাঁচা, ক্যাপস্টান এবং টেক-আপ স্বাধীনভাবে চালিত এবং সিঙ্ক্রোনাইজড

যান্ত্রিক / চৌম্বক পাউডার টেনশন নিয়ন্ত্রণ: পূর্ণ থেকে খালি ববিনে অভিন্ন টান রাখে

ঐচ্ছিক নন-মেটালিক টেপিং হেড (Φ400×2 বা Φ630×2):​ মাইকা/পলিয়েস্টার/কুশন টেপ মোড়ানোর জন্য

নিরাপত্তা ব্যবস্থা: জরুরী স্টপ, ওভারলোড সুরক্ষা, গার্ড ডোর ইন্টারলক, ভাঙা-তারের অটো-স্টপ

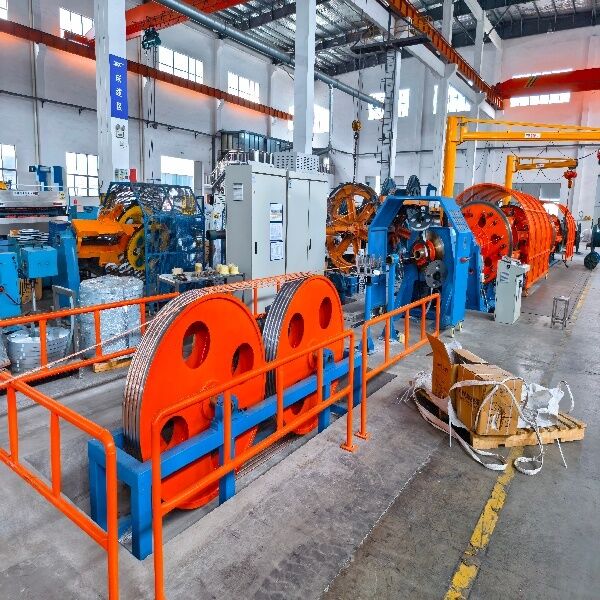

স্ট্যান্ডার্ড মেশিন রচনা

Φ1600 কলাম কেন্দ্রীয় পে-অফ স্ট্যান্ড (বা PN800–PN1250) — 1 সেট

PN500/1+12+18 ব্যাক-টুইস্ট মেকানিজম সহ প্ল্যানেটারি স্ট্র্যান্ডিং কেজ — 1 সেট

ক্লোজিং / অ্যাসেম্বলি ডাই হোল্ডার (অ্যাডজাস্টেবল) — 1 সেট

নন-মেটালিক ট্যাপিং ডিভাইস Φ400×2 (ঐচ্ছিক) — 1 সেট

মেকানিক্যাল + ইলেকট্রনিক দৈর্ঘ্য মিটার কাউন্টার — 1 সেট

ডাবল-হুইল নিউমেটিক ক্যাপস্টান (Ø1600/Ø2000) — 1 সেট

ট্রাভার্সের সাথে পোর্টাল-টাইপ টেক-আপ (PN1250/PN1600) — 1 সেট

সম্পূর্ণ বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট (PLC + HMI + ইনভার্টার + নিরাপত্তা I/O) — 1 সেট

নিরাপত্তা প্রহরী, জরুরী স্টপ এবং সতর্কতা বীকন

ঐচ্ছিক আনুষাঙ্গিক

ইস্পাত ওয়্যার / ইস্পাত টেপ আর্মারিং হেড

কপার ওয়্যার স্ক্রীনিং / শিল্ডিং হেড

সুতা ফিলার প্লেট (24টি ফিলার ববিন পর্যন্ত)

চৌম্বক পাউডার / হিস্টেরেসিস টেনশন সিস্টেম (আমদানি করা ব্র্যান্ড ঐচ্ছিক)

01. সম্পূর্ণ ভারবহন সমর্থন: স্ট্রেন্ডিং টিউবকে সমর্থন করার জন্য সম্পূর্ণরূপে বিয়ারিং গ্রহণ করুন, যা উত্পাদনকে অত্যন্ত বৃদ্ধি করে
দক্ষতা এবং মসৃণ চলমান, কম শব্দ এবং দীর্ঘ সেবা জীবন নিশ্চিত করুন।
02. সুবিধাজনক ববিন ক্ল্যাম্পিং: স্বয়ংক্রিয়ভাবে ববিন ক্ল্যাম্প করতে এবং বায়ুমণ্ডলীয়ভাবে আলগা করতে বসন্ত গ্রহণ করুন
যান্ত্রিক লক সহ ববিন। এই ধরনের নকশা কাজ সহজ এবং নিরাপত্তা.
03. তারের ভাঙা সুরক্ষা: তারের ভাঙা সুরক্ষা ফাংশন স্বয়ংক্রিয়ভাবে মেশিনের স্টপ নিশ্চিত করে
একবার তারের ভাঙ্গা শনাক্ত করুন. টি রিমোট মনিটরিং মডিউল
