কন্ডাক্টর স্ট্র্যান্ডিংয়ের জন্য শক্তিশালী সুন্দর ফ্রেম কাঠামো স্থাপন মেশিন

কন্ডাক্টর স্ট্র্যান্ডিংয়ের জন্য শক্তিশালী এবং সুন্দর ফ্রেমের কাঠামো লেইং আপ মেশিন

1. আবেদন:

এই মেশিনটি প্রধানত 400mm2 পর্যন্ত 3-কোর, 4-কোর এবং 5-কোর পাওয়ার ক্যাবলের বৃত্তাকার বা ফ্যান-আকৃতির স্ট্র্যান্ডিংয়ের জন্য ব্যবহৃত হয়।

সরঞ্জামগুলি পিএলসি প্রোগ্রাম নিয়ন্ত্রণ + টাচ স্ক্রিন + পরিবর্তনশীল ফ্রিকোয়েন্সি গতি নিয়ন্ত্রণ + বায়ুসংক্রান্ত নিয়ন্ত্রণ দ্বারা গঠিত। স্টার্টআপ, স্বাভাবিক অপারেশন, ধীরগতির শাটডাউন, জরুরী স্টপ এবং অন্যান্য অবস্থা থেকে সরঞ্জামগুলির সিঙ্ক্রোনাস কর্মক্ষমতা বিচ্যুতি স্থিতিশীল স্ট্র্যান্ডিং নিশ্চিত করতে 3% এর বেশি হবে না। বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা উন্নত, পরিচালনা করা সহজ এবং নির্ভরযোগ্য।

কব্জা খাঁচা প্রথাগত সমর্থনকারী চাকা কাঠামোর পরিবর্তে সামনে এবং পিছনের বড় বিয়ারিংয়ের ডবল সমর্থন কাঠামো গ্রহণ করে, যা উচ্চ-গতির ঘূর্ণনের জন্য আরও উপযুক্ত এবং উত্পাদন দক্ষতা উন্নত করে।

2. প্রধান প্রযুক্তিগত পরামিতি

3. প্রধান উপাদান

1. প্রতিটি প্রধান উপাদানের প্রযুক্তিগত পরামিতি

4.1 Φ1600কেন্দ্র ঘূর্ণায়মানপে-অফআলনা

4.1.1 প্রযোজ্য কেবল রিল স্পেসিফিকেশন: PN1600

4.1.2 প্রযোজ্য তারের রিল প্রস্থ 1180 মিমি

4.1.3 সর্বোচ্চ লোড ক্ষমতা: 6T

4.1.4 স্ট্রাকচার এবং অপারেশন মোড: পে-অফ র্যাক হল একটি ক্র্যাডল টাইপের সামনে এবং পিছনের ডুয়াল সাপোর্ট স্ট্রাকচার, যা ম্যানুয়াল ক্লাচের সাথে সংযুক্ত করা যেতে পারে, খাঁচাটি সিঙ্ক্রোনাসভাবে ঘোরানো যেতে পারে বা বৃত্তাকার তারের জন্য পিছনে মোচড়ানোর জন্য জায়গায় স্থির করা যেতে পারে , সেক্টর তারের জন্য অ ফিরে মোচড়, এবং অপারেশন বন্ধ

4.1.5 লোডিং রিল পদ্ধতি: একটি ক্র্যাডল টাইপ কাঠামো গ্রহণ করা, বৈদ্যুতিকভাবে তারের রিলটি ক্ল্যাম্পিং এবং লুজ করা। তারের রিলকে নিক্ষিপ্ত হওয়া থেকে আটকাতে উপরের টিপটিতে একটি স্টপ ব্যাক ফাংশন রয়েছে।

4.1.6 ক্র্যাডল উৎপাদন প্রক্রিয়া: ওয়্যার র্যাক উচ্চ-মানের শীট মেটাল সিএনসি কাটিং এবং সামগ্রিক নমন প্রযুক্তি গ্রহণ করে, কয়েকটি ঢালাই অবস্থান এবং একটি পরিষ্কার চেহারা। স্ট্রেস দূর করার জন্য উচ্চ তাপমাত্রার অ্যানিলিং ব্যবহার করা হয় এবং শেষ পর্যন্ত উচ্চ যান্ত্রিক শক্তি, উচ্চ নির্ভুলতা এবং মসৃণ অপারেশন সহ সামগ্রিক বিরক্তিকর প্রক্রিয়াকরণ করা হয়।

4.1.7 তারের টান: তারের টান প্রদান করতে যান্ত্রিক ঘর্ষণ নিয়ন্ত্রণ ব্যবহার করা হয় এবং টেনশনের আকার ম্যানুয়ালি সামঞ্জস্য করা হয়।

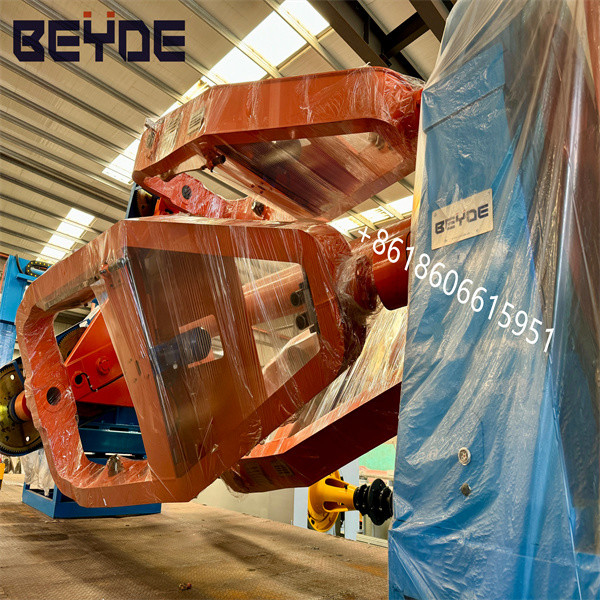

4.2Φ1600/3 ববিন স্ট্র্যান্ডিং কেজ

4.2.1 ববিনের আকার পরিশোধ করুন:PN1600

4.2.2 সর্বোচ্চ লোড ক্ষমতা: 6T প্রতিটি ববিন

4.2.3 সর্বোচ্চ গতি: 35r/মিনিট

4.2.4 পিচ রেঞ্জ: 500-5000 মিমি (পিএলসি-তে স্টেপলেস সামঞ্জস্যযোগ্য)

4.2.5 ড্রাইভিং মোটর পাওয়ার: 75KW(AC)

4.2.6 ব্যাক টুইস্ট স্ট্রাকচার: প্ল্যানেটারি গিয়ার

4.2.7 প্রি টুইস্টিং পদ্ধতি অনলাইন ইলেকট্রিক প্রি টুইস্টিং

4.2.8 রিল ক্ল্যাম্পিং পদ্ধতি；বৈদ্যুতিক আঁটসাঁট করা এবং রিল লুজ করা।

4.2.9 অপারেশন মোড: খাঁচাটি মানব-মেশিন ইন্টারফেস টাচ স্ক্রিনের মাধ্যমে চালিত হয়, প্রোগ্রামেবল কন্ট্রোলার পিএলসি দ্বারা সমন্বিত উইঞ্চ কেজের স্টার্ট, স্টপ, জগ এবং অন্যান্য ক্রিয়াকলাপ নিয়ন্ত্রণ করতে, প্রতিটি ইউনিটের সিঙ্ক্রোনাইজেশনের সাথে সামঞ্জস্য নিশ্চিত করে কোন অপারেটিং রাষ্ট্র। মানব-মেশিন ইন্টারফেস উইঞ্চের বিভিন্ন ডেটা ইনপুট এবং প্রদর্শন করতে পারে, যেমন গতি, পিচ, উত্পাদন গতি ইত্যাদি, এটি পরিচালনা করা সহজ করে তোলে।

4.2.10 উত্পাদন পদ্ধতি: স্ট্র্যান্ডিং খাঁচাটি বৃত্তাকার বা সেক্টর ক্যাবলের মোচড়ানোর সাথে খাপ খাইয়ে নেওয়ার জন্য ব্যাক টুইস্টেড এবং নন ব্যাক টুইস্টেড অবস্থার মধ্যে স্যুইচ করা যেতে পারে। প্রধান দোলনা একটি বৈদ্যুতিক প্রি-টুইস্ট পদ্ধতি গ্রহণ করে, এবং ক্র্যাডল কোণটি অপারেশন চলাকালীন সূক্ষ্ম সুর করা যেতে পারে।

4.2.11 স্ট্রাকচারাল কম্পোজিশন: 1600/3 খাঁচা একটি গিয়ারবক্স, একটি বড় বেয়ারিং সিট, একটি ব্রেক ডিস্ক, একটি তারের রীল ফ্রেম এবং বড় এবং ছোট ক্রেডলের জন্য সমর্থনকারী ডিস্ক দ্বারা গঠিত। মোচড়ের খাঁচাটি একটি রিডুসার বক্স এবং একটি বড় ভারবহন আসন দ্বারা সমর্থিত, এবং শঙ্কুযুক্ত কাঠামোটি তিনটি সমান অংশে দোলনাকে সাজানোর জন্য ডিজাইন করা হয়েছে। প্রধান শ্যাফ্টটি একটি উচ্চ-মানের বিজোড় ইস্পাত টিউব, এবং তারের রিল ফ্রেমের সমর্থন প্লেটটি ফ্ল্যাট কী এবং সম্প্রসারণ হাতাগুলির সংমিশ্রণের মাধ্যমে মূল শ্যাফ্টের সাথে সংযুক্ত থাকে। বড় চাপ প্লেট ঝালাই অংশ এবং annealed তৈরি করা হয়. বাম এবং ডান মোচড় ফাংশন সহ একটি পৃথক এসি পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর দ্বারা চালিত। প্ল্যানেটারি গিয়ার মেকানিজমের মাধ্যমে 100% ব্যাক টুইস্টিং উপলব্ধি করুন।

4.2.12 বিয়ারিং পদ্ধতি: পুরো মেশিনটি টাগবোটের সমর্থন ছাড়াই উচ্চ-গতির অপারেশনের জন্য ডিজাইন করা হয়েছে এবং গিয়ারবক্সের অভ্যন্তরীণ বিয়ারিং এবং বড় ভারবহন আসনগুলির মাধ্যমে কাজ করে৷

4.2.13 ব্যাক টুইস্ট স্ট্রাকচার: টুইস্টিং কেজ রিভার্স টর্শন মেকানিজম প্ল্যানেটারি গিয়ার টাইপ গ্রহণ করে, যা বড় টর্ক সহ্য করতে পারে এবং স্থিরভাবে কাজ করতে পারে।

4.2.14 ড্রাইভিং পদ্ধতি: মোচড়ের খাঁচাটি একটি 75KW AC মোটর দ্বারা আলাদাভাবে চালিত হয়, মোটরটিতে অন্তর্নির্মিত একটি এনকোডার সহ। এনকোডার একটি ক্লোজড-লুপ কন্ট্রোল সিস্টেমে কাজ করে এবং প্রতিটি ইউনিটের সাথে একটি প্রোগ্রামেবল কন্ট্রোলার পিএলসি দ্বারা সমন্বিত ও নিয়ন্ত্রিত হয়।

4.2.15 তারের টান: তারের রিল ফ্রেম যান্ত্রিক ঘর্ষণ মাধ্যমে তারের মুক্তির জন্য প্রয়োজনীয় টান প্রদান করে এবং টেনশনটি ম্যানুয়ালি সামঞ্জস্য করা হয়।

4.2.16 ব্রেকিং সিস্টেম: এয়ার কম্প্রেসার, ফ্রিকোয়েন্সি কনভার্টার, ব্রেকিং প্রতিরোধক, ইত্যাদির মাধ্যমে ব্রেকিং প্রক্রিয়াটি সম্পূর্ণ করার জন্য পিএলসি দ্বারা খাঁচা ব্রেক সিস্টেমটি সমন্বিত হয়। স্থিতিশীল পিচ নিশ্চিত করতে পুরো ব্রেকিং প্রক্রিয়াটি সম্পূর্ণ মেশিনের সাথে সিঙ্ক্রোনাইজ করা হয়।

4.2.17 ফিলিং: 1600/3 রিল উইঞ্চটি আউটপুট তারের প্রান্তে ফিলিং দড়ি রিলিজ র্যাকের 12 সেট দিয়ে সজ্জিত। অতিরিক্ত কনফিগারেশন: খাঁচার সামনের অংশে 630 ওয়্যার রিল পে-অফ র্যাকের 2 সেট যোগ করা হয়েছে, যা ফিলিং র্যাকের সাথে বিনিময়যোগ্যভাবে ব্যবহার করা যেতে পারে।

4.2.18 অন্যান্য:

4.2.18.1 খাঁচাটি বিভিন্ন সুরক্ষা দিয়ে সজ্জিত, যেমন ড্রাইভ মোটর ফল্ট অ্যালার্ম, বড় ভারবহন অতিরিক্ত তাপমাত্রার অ্যালার্ম এবং অপর্যাপ্ত সঞ্চালনকারী তেল সরবরাহ অ্যালার্ম৷ যখন একটি ত্রুটি দেখা দেয়, তখন মানব-মেশিন ইন্টারফেস সহজ সমস্যা সমাধান এবং রক্ষণাবেক্ষণের জন্য নির্দিষ্ট ত্রুটির তথ্য প্রম্পট করে এবং প্রদর্শন করে।

4.2.18.2 মূল খাঁচা পে-অফ হওয়ার পরে, সমর্থন একটি ত্রিভুজাকার কাঠামো গ্রহণ করে, যা স্টীল প্লেট দ্বারা ঢালাই এবং টেম্পার করা হয়। এই কাঠামোটি উপাদানগুলির উপর লোড হ্রাস করে, ভারবহন শক্তি হ্রাস করে না এবং দীর্ঘমেয়াদী বিকৃতি এবং ক্র্যাকিং এড়ায়।

4.2.18.3 সামগ্রিক কাঠামোর উন্নতির সাথে সাথে, টাগবোট কাঠামোর তুলনায় সংশ্লিষ্ট অপ্টিমাইজেশনগুলিও করা হয়েছে, তারের ভ্রমণকে মসৃণ করে, তারের বাঁক কম, এবং অপারেশন আরও সুবিধাজনক।

4.2.18.4 সামনের সমর্থনটি একটি টাগবোট কাঠামোর তুলনায় একটি বড় বিয়ারিং কাঠামো গ্রহণ করে, কার্যকরভাবে অপারেটিং গতি উন্নত করে এবং এড়িয়ে যায়।

4.3ডাবলসারি বন্ধ তারডাই হোল্ডার

4.3.1 ডাই হোল্ডার: Φ100 মিমি

4.3.2 ধারকের চলমান দূরত্ব: ≥300mm

4.3.3 একক-স্থাপিত ডবল-সারি ক্লোজিং ওয়্যার হোল্ডার বেসটি তারের ভ্রমণের দিক থেকে সামনের দিকে এবং পিছনের দিকে সামঞ্জস্য করা যেতে পারে এবং ছাঁচের ভিত্তিটি একটি বিভক্ত কাঠামো

4.4 Φ600 ডাবল ডিস্ক নন-মেটালিক টেপিং মেশিন (পেটেন্ট নং: 2021 2 2072586.0)

4.4.1 ট্যাপিং ফর্ম: স্পর্শক প্রকার

4.4.2 প্রযোজ্য টেপের সর্বোচ্চ ব্যাস: Φ600

4.4.3 প্রযোজ্য টেপ কোর ব্যাস: Φ80

4.4.4 প্রযোজ্য টেপ প্রস্থ: 20-60 মিমি

4.4.5 ডিস্কের সংখ্যা: 2টি ডিস্ক

4.4.6 টেপ চাকের উপাদান: অ্যালুমিনিয়াম

4.4.7 রিলিজ টান: যান্ত্রিক ঘর্ষণ টান

4.4.8 প্যাকেজ হেডের সর্বোচ্চ গতি: 600r/মিনিট

4.4.9 ট্যাপিং পিচ: অসীমভাবে সামঞ্জস্যযোগ্য

4.4.10 ট্যাপিং মোটরের শক্তি: 11KW (AC)

4.4.11 টেপিং উপকরণ: পলিয়েস্টার টেপ, নন-ওভেন ফ্যাব্রিক, অ্যালুমিনিয়াম-প্লাস্টিক কম্পোজিট টেপ, কাচের কাপড়, আধা পরিবাহী কাপড় ইত্যাদি।

4.4.12 এই মেশিনটি একটি মানব-মেশিন ইন্টারফেস টাচ স্ক্রিনের মাধ্যমে চালিত হয়, এবং এটি একটি প্রোগ্রামেবল কন্ট্রোলার PLC দ্বারা শুরু, থামানো, জগিং এবং অন্যান্য ক্রিয়াকলাপগুলির জন্য সমন্বিত এবং নিয়ন্ত্রিত হয়, যে কোনও অপারেটিং অবস্থায় প্রতিটি ইউনিটের সিঙ্ক্রোনাইজেশনের সাথে সামঞ্জস্যতা নিশ্চিত করে৷

4.4.13 টেপিং হেডের গঠন একটি অর্ধেক কাটা ধরনের, যা আলাদাভাবে একটি এসি পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর দ্বারা চালিত হয়। ড্রাইভিং মোটর একটি এনকোডার দিয়ে সজ্জিত, যা একটি বন্ধ-লুপ নিয়ন্ত্রণ ব্যবস্থায় কাজ করে। মোড়ানো মেশিনের বাম এবং ডান ফাংশন আছে।

4.4.14 টেপটি একটি চাকের মাধ্যমে লোড করা হয়, যা যান্ত্রিক লকিং ফাংশন সহ একটি দ্রুত খোলার কাঠামো যাতে স্ট্র্যাপটি নিক্ষিপ্ত হওয়া থেকে রোধ করা যায়। অ্যালুমিনিয়াম চক হালকা ওজনের এবং কাজ করা সহজ।

4.4.15 টেনশন ফর্ম: টেপিংয়ের টান যান্ত্রিক ঘর্ষণ টানের মাধ্যমে আউটপুট হয়, টেনশনের আকার ম্যানুয়ালি সামঞ্জস্য করা যায়

4.4.16 ব্রেকিং সিস্টেম: এয়ার কম্প্রেসার, ফ্রিকোয়েন্সি কনভার্টার, ব্রেকিং প্রতিরোধক, ইত্যাদি সহ PLC-এর সমন্বিত নিয়ন্ত্রণের মাধ্যমে টেপিং ব্রেকিং অর্জন করা হয়। স্থিতিশীল পিচ নিশ্চিত করতে পুরো ব্রেকিং প্রক্রিয়াটি সম্পূর্ণ মেশিনের সাথে সিঙ্ক্রোনাইজ করা হয়।

4.4.17 ভাঙা টেপ স্বয়ংক্রিয় স্টপ: পালস ভেক্টর সনাক্তকরণ এবং ভাঙা টেপ স্টপ ফাংশন দিয়ে সজ্জিত, ভাঙ্গা স্ট্রিপ এবং ব্যবহৃত টেপের অবস্থা পর্যবেক্ষণ এবং সতর্ক করা যেতে পারে এবং পুরো মেশিনটি ব্রেক করা যেতে পারে।

4.4.18 নিরাপত্তা সুরক্ষা কভার: একটি বক্স টাইপ সম্পূর্ণরূপে আবদ্ধ স্লাইডিং দরজা সুরক্ষা কভার গ্রহণ করা, কভারটি খোলা এবং বন্ধ করার কাজ করে, একটি পর্যবেক্ষণ জানালা দিয়ে সজ্জিত, এবং ভিতরে একটি কার্যকরী আলো দিয়ে সজ্জিত

.

4.5 যান্ত্রিক + ইলেকট্রনিক দৈর্ঘ্য মিeter পাল্টা

4.5.1 মিটার চাকার বাইরের পরিধি: Φ500 মিমি

4.5.2 সর্বাধিক মিটার গণনা দৈর্ঘ্য: 9999 মি

4.5.3 মিটার কাউন্টারের গঠন এবং বৈশিষ্ট্য: তার দুটি হাফ মিটার রোলার দ্বারা সংকুচিত হয়

অনুভূমিকভাবে বসন্ত মাধ্যমে রৈখিক ট্র্যাক ভারবহন উপর স্থাপন. দুটি রোলার অবাধে সরাতে পারে এবং তারের আকার অভিযোজিতভাবে সামঞ্জস্য করতে পারে, খাঁড়ি এবং আউটলেট গাইড রোলারগুলির সাথে সরবরাহ করা হয়।

4.5.4 এর মিটারে থামার কাজ আছে। প্রয়োজনীয় উত্পাদন দৈর্ঘ্য টাচ স্ক্রিনে ইনপুট হতে পারে। উত্পাদনের কাজটি সম্পন্ন হওয়ার পরে, পুরো মেশিনটি ব্রেক করে এবং স্টপ করে এবং ম্যান-মেশিন ইন্টারফেসে প্রম্পট করে।

4.6 2500 কেজি বায়ুসংক্রান্ত শুঁয়োপোকা

4.6.1 সর্বোচ্চ ক্যাবল পাসিং ব্যাস: Φ100 মিমি

4.6.2 ক্যাটারপিলার গতি: 50 মি/মিনিট

4.6.3 মোটরের শক্তি: 22KW(AC)

4.6.4 সর্বোচ্চ টানা শক্তি: 2500 কেজি

4.6.5 সিলিন্ডার জোড়া : 8 জোড়া

4.6.6 গঠন এবং বৈশিষ্ট্য: ক্রলার টাইপ বায়ুসংক্রান্ত শুঁয়োপোকা গৃহীত হয়, যা তারের আলগা করার জন্য বায়ুমণ্ডলীয়ভাবে শক্ত করা হয়, বায়ুমণ্ডলীয়ভাবে ক্রলারকে উত্তেজনাপূর্ণ, মোটর দ্বারা চালিত, স্টেপলেস গতি পরিবর্তন, এবং এয়ার ব্রেক দিয়ে সজ্জিত। মোটর ফ্রিকোয়েন্সি কনভার্টার, এয়ার ব্রেক সিস্টেম এবং ব্রেকিং প্রতিরোধের মাধ্যমে PLC-এর সামগ্রিক সমন্বয় এবং নিয়ন্ত্রণের মাধ্যমে সম্পূর্ণ মেশিনের ব্রেকিং প্রক্রিয়া সম্পন্ন হয়। পুরো মেশিনের ব্রেকিং সামঞ্জস্যপূর্ণ, মেশিন বডির নকশা গঠন শক্তি বেশি এবং অপারেশনটি সুবিধাজনক।

4.7 Φ2000 কলাম টাইপ টেক আপ এবং ট্র্যাভার্স লাইন র্যাক

4.7.1 প্রযোজ্য রিল: PN1000-PN2000

4.7.2 প্রযোজ্য রিল প্রস্থ: 750-1500 মিমি

4.7.3 সর্বোচ্চ লোড ক্ষমতা: 10T

4.7.4 টিপ ব্যাস: Φ80/125 মিমি

4.7.5 সর্বোচ্চ টেক-আপ গতি: 60 মি/মিনিট

4.7.6 ট্র্যাভার্স তারের ব্যাস পরিসীমা: Φ10-80 মিমি

4.7.7 টেক-আপ মোটরের শক্তি: 5.5KW(AC)

4.7.8 ট্র্যাভার্স ফর্ম: ইলেকট্রিক কন্ট্রোল রিভার্সিং, ইন্টারমিটেন্ট ওয়্যারিং

4.7.9 কাঠামোগত বৈশিষ্ট্য: শেষ শ্যাফ্ট প্রকার, তারের সংগ্রহের র্যাক, তারের সংগ্রহের গিয়ারবক্স, স্ক্রু রড তারের বিন্যাস ইত্যাদি।

4.7.10 তারের র্যাকের নীচে উচ্চ-মানের স্টিল প্লেট এবং চ্যানেল স্টিল দিয়ে ঢালাই করা হয় এবং উভয় পাশের চলমান কলামগুলি বাঁকানো এবং উচ্চ-মানের স্টিল প্লেট দিয়ে ঢালাই করা হয়। দুটি স্তম্ভ যথাক্রমে বাম এবং ডান প্রধান এবং অক্জিলিয়ারী বন্ধনী ঠিক করে। প্রধান বন্ধনীর শেষে, একটি টেক-আপ গিয়ারবক্স ইনস্টল করা আছে এবং গতি সামঞ্জস্যের জন্য গিয়ারবক্সের ভিতরে গিয়ার রয়েছে।

4.7.11 টেক-আপ র্যাক নিম্নলিখিত প্রয়োজনীয়তাগুলি পূরণ করতে পারে: 1250-2500 মিমি রিল ক্ল্যাম্পিং, ঢিলা করা, উত্তোলন এবং কম করার কাজ, তারের রিলের নির্ভরযোগ্য অবস্থান নিশ্চিত করুন৷ উত্তোলন প্রক্রিয়া একই সাথে বাম এবং ডান উভয়ই উত্তোলন করতে পারে বা স্বাধীনভাবে চলতে পারে। বাম স্তম্ভটি একা সরাতে পারে, এটি তারের রিলকে আটকানো সহজ করে তোলে। এটি বৈদ্যুতিক সীমা সুরক্ষা দিয়েও সজ্জিত।
