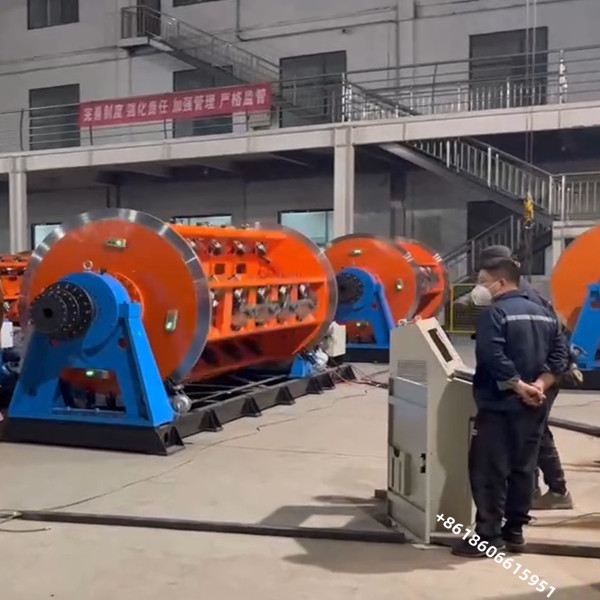

কম বিনিয়োগ JLK-630/500 স্ট্রিংড স্ট্র্যান্ডিং মেশিন 54 ববিন রো লোডিং ওয়্যার

JLK-630/500 স্ট্রিগড স্ট্র্যান্ডার 54 ববিন রো লোডিং ওয়্যার স্ট্র্যান্ডিং মেশিন

1প্রয়োগঃএই মেশিনটি প্রধানত বড় বিভাগ এবং বড় দৈর্ঘ্যের ইস্পাত কোরযুক্ত অ্যালুমিনিয়াম স্ট্র্যান্ড এবং অ্যালুমিনিয়াম খাদ তারের উত্পাদন করতে ব্যবহৃত হয়;এটি তামার বৃত্তাকার এবং অ্যালুমিনিয়াম সেক্টর তারের কোরগুলির অ-অনট্রুইটিং ট্রিস্টিং এবং প্রেসিংয়ের জন্যও ব্যবহার করা যেতে পারে.

2সরঞ্জামের সংমিশ্রণের সারসংক্ষেপ

পুরো মেশিনটি পৃথক মোটর দ্বারা চালিত হয়। hinges এবং ট্যাকশন প্রতিটি বিভাগ একটি পৃথক মোটর দ্বারা চালিত হয়, এবং hinges একটি বিশেষ গিয়ার বক্স মাধ্যমে ঘোরাতে চালিত হয়।সমন্বয় নির্ভুলতা নিশ্চিত করতে পুরো মেশিনের নিয়ন্ত্রণ সিমেন্স এস 7-200 সিরিজ পিএলসি গ্রহণ করেপ্রকৃত উৎপাদন, the operator can set the process parameters such as the pitch of each section of the stranding body and the speed of the production line on the touch screen according to the cable specifications to be produced, এবং স্বয়ংক্রিয়ভাবে প্রতিটি ট্রান্সমিশন অংশের গতি গণনা এবং শুরু করার সময় পিএলসি মাধ্যমে পরিশোধ টেনশন নিয়ন্ত্রণ,যাতে পুরো মেশিনের সিঙ্ক্রোনাইজেশন এবং স্ট্র্যান্ডিং পিচের নির্ভুলতা নিশ্চিত করা যায়, এবং পুরো মেশিনের ধাপবিহীন গতি নিয়ন্ত্রণ উপলব্ধি।

তারের ভাঙ্গন সনাক্ত করার জন্য ডিজিটাল পরিমাণ ব্যবহার করে চক্রের প্রতিটি বিভাগে যে কোনও কয়েল থেকে তারের ভাঙ্গনের সংকেতটি সঠিকভাবে বিচার করতে পারে,এবং প্রধান কনসোল টাচ স্ক্রিনে বিভাগ এবং কয়েল ভাঙা হয় যা প্রদর্শন, যাতে তারের ভাঙ্গন সনাক্তকরণের নির্ভুলতা এবং নির্ভুলতা উল্লেখযোগ্যভাবে উন্নত করা যায় এবং সনাক্তকরণের নির্ভুলতা নিশ্চিত করা যায়।

Pneumatic proportional valve controller is used for the reel tension of each section of the winch to automatically calculate and track the reel diameter and adjust the reel tension to ensure the stability of the reel tensionস্টার্ট আপ করার সময় টাচ স্ক্রিনে টেনশন আনুপাতিক সহগকে ম্যানুয়ালি সামঞ্জস্য করা যায়।

সিমেন্স এস৭-২০০ সিরিজের পিএলসি এবং সমষ্টিগত প্রোফিনেট ফিল্ডবাস ব্যবহার করা হয় পুরো মেশিন অপারেশনকে এককভাবে নিয়ন্ত্রণ করতে এবং কাজের অবস্থা সমন্বয় করতে।পুরো মেশিনের সকল অংশের অপারেশন এবং গতি নিয়ন্ত্রণ. অপারেশন টাচ স্ক্রিন অপারেশন নিয়ন্ত্রণ করার জন্য সিমেন্স রঙ মানুষ-মেশিন ইন্টারফেস গ্রহণ

4বেয়েড কোম্পানির উৎপাদন ক্ষমতা সম্পর্কেঃ

5প্রধান বৈশিষ্ট্যঃ

• পুরো মেশিন মোটর দ্বারা চালিত হয়, এবং লিঞ্চ এবং আকর্ষণ প্রতিটি বিভাগে একটি পৃথক মোটর দ্বারা চালিত হয় এবং একটি বিশেষ গিয়ারবক্স দ্বারা চালিত হয়
• গ্রাউন্ড শ্যাফ্ট দ্বারা চালিত ঐতিহ্যবাহী ফ্রেম লিঞ্চের তুলনায়, লিঞ্চের কাঠামো সরলীকৃত এবং সরঞ্জামগুলির রক্ষণাবেক্ষণ আরও সুবিধাজনক।
• সিমেন্স S7-200 সিরিজ পিএলসি পুরো মেশিন নিয়ন্ত্রণের জন্য ব্যবহৃত হয়। উত্পাদন প্রক্রিয়া পরামিতি টাচ স্ক্রিনের মাধ্যমে সেট করা হয়।লিঞ্চ এবং আকর্ষণ প্রতিটি বিভাগে একটি এসি পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর দ্বারা চালিত হয়. মোটর ড্রাইভার একটি ফ্রিকোয়েন্সি রূপান্তরকারী ডিভাইস। সংক্রমণ নির্ভুলতা নিশ্চিত করার জন্য, ট্রান্সমিশন মোটর গ্রিটিং এনকোডার ফিডব্যাক গ্রহণ করে।পুরো মেশিন সিগন্যাল সংক্রমণ সঠিকতা নিশ্চিত করতে বাস যোগাযোগ গ্রহণপ্রকৃত উৎপাদন চলাকালীনব্যবহারকারী প্রয়োজনীয় তারের স্পেসিফিকেশন অনুযায়ী টাচ স্ক্রিনে স্ট্র্যান্ডিং শরীরের প্রতিটি বিভাগের পিচ এবং উত্পাদন লাইনের গতির মতো প্রক্রিয়া পরামিতিগুলি সেট করে, এবং PLC স্বয়ংক্রিয় হিসাবের মাধ্যমে প্রতিটি ট্রান্সমিশন অংশের গতি নির্ধারণ করে যখন শুরু হয়,যাতে পুরো মেশিনের সিঙ্ক্রোনাইজেশন এবং স্ট্র্যান্ডিং তারের পিচ সঠিকতা নিশ্চিত করা যায়, এবং পুরো মেশিনের ধাপবিহীন গতি নিয়ন্ত্রণ উপলব্ধি। বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম উন্নত প্রযুক্তি, সুবিধাজনক অপারেশন এবং নির্ভরযোগ্য অপারেশন আছে।
• ভাঙা তারের সনাক্তকরণের জন্য ডিজিটাল পরিমাণ ব্যবহার করা হয়, যা বাঁকা শরীরের প্রতিটি বিভাগে যে কোনও ডিস্কের ভাঙা তারের সংকেত সঠিকভাবে বিচার করতে পারে,এবং প্রধান কনসোলের টাচ স্ক্রিনে কোন বিভাগ এবং কোন ডিস্কটি ভেঙে গেছে তা প্রদর্শন করুন, যা ভাঙা তারের সনাক্তকরণের নির্ভুলতা এবং নির্ভুলতা উল্লেখযোগ্যভাবে উন্নত করে এবং সনাক্তকরণের নির্ভুলতা নিশ্চিত করে। টাচ স্ক্রিনে প্রদর্শনের মাধ্যমে,অপারেটর দ্রুত সমস্যা সমাধান এবং পরবর্তী সময় শুরু করতে পারেন.
• লিঞ্চের প্রতিটি বিভাগের রোল টেনশন একটি বায়ুসংক্রান্ত আনুপাতিক ভালভ নিয়ামক গ্রহণ করে যা স্বয়ংক্রিয়ভাবে রোল টেনশন সামঞ্জস্য করার জন্য রোল ব্যাসার্ধ গণনা করে এবং ট্র্যাক করে,যাতে রিল টেনশনের স্থিতিশীলতা নিশ্চিত করা যায়. স্টার্টআপের সময় টাচ স্ক্রিনে টেনশন আনুপাতিক সহগকে ম্যানুয়ালি সামঞ্জস্য করা যায়।
• লিঞ্চের প্রতিটি বিভাগের ঝুলন্ত অপারেশনের জন্য, একটি এসি মোটর একটি ধীর অবস্থান জন্য একটি উচ্চ গতির অনুপাত হ্রাসকারী মাধ্যমে ঘোরানোর জন্য লিঞ্চ চালানোর জন্য ব্যবহৃত হয়।এসি মোটর ফ্রিকোয়েন্সি কনভার্টার দ্বারা চালিত হয়, যা বাসের মাধ্যমে নিয়ন্ত্রিত হয়।
• মেশিনের নিয়ন্ত্রণ পাওয়ার সাপ্লাই ইউপিএস অবিচ্ছিন্ন পাওয়ার সাপ্লাই গ্রহণ করে যাতে বিদ্যুৎ ব্যর্থতার ক্ষেত্রে এটি নিয়ন্ত্রণ হারাবে না তা নিশ্চিত করে।সমস্ত ফ্রিকোয়েন্সি কনভার্টার লোড ভাগ করার উপলব্ধি করতে সাধারণ ডিসি বাস দ্বারা সংযুক্ত করা হয়একই সময়ে, ট্যাকশন ফ্লাইহুইলটি সজ্জিত করা হয়েছে যাতে বিদ্যুৎ বিপর্যয়ের ক্ষেত্রে তারের ওভার টার্ন করা হবে না।
• মেশিনটি সিমেন্স S7-200 প্রোগ্রামযোগ্য নিয়ামক এবং PROFINET ফিল্ড বাস আমদানি করে মেশিনের সমস্ত অংশের বৈদ্যুতিক কাজের অবস্থা নিয়ন্ত্রণ এবং সমন্বয় করতে,এবং এসি মোটর শুরু এবং অপারেশন নিয়ন্ত্রণ করতে ফ্রিকোয়েন্সি কনভার্টার ব্যবহার করে. সিমেন্স রঙিন টাচ স্ক্রিন বিভিন্ন প্রক্রিয়া পরামিতি সেট এবং প্রদর্শন করতে ব্যবহৃত হয়। বৈদ্যুতিক নিয়ন্ত্রণ সিস্টেম উন্নত প্রযুক্তি, সুবিধাজনক অপারেশন এবং নির্ভরযোগ্য অপারেশন আছে।
