ডুয়াল-ক্যাপস্টান টিউবুলার ওয়্যার রোপ স্ট্র্যান্ডার ব্রেকড-ওয়্যার সনাক্তকরণ এবং বায়ুসংক্রান্ত ববিন লক সহ

ডুয়াল-ক্যাপস্টান টিউবুলার ওয়্যার রোপ স্ট্র্যান্ডার ভাঙা-তার সনাক্তকরণ এবং নিউম্যাটিক ববিন লক সহ

স্পেসিফিকেশন
উচ্চ গতির টিউবুলার স্ট্র্যান্ডিং মেশিনটি ইস্পাত তার, তামার তার, অ্যালুমিনিয়াম তার এবং বিভিন্ন কেবল কন্ডাক্টর স্ট্র্যান্ড করার জন্য ডিজাইন করা হয়েছে। এটি ইস্পাত তারের দড়ি, পাওয়ার কেবল, কন্ট্রোল কেবল, কমিউনিকেশন কেবল এবং বিশেষ কেবল উৎপাদনে ব্যাপকভাবে ব্যবহৃত হয়।
উচ্চ ঘূর্ণন গতি, স্থিতিশীল অপারেশন, কম কম্পন এবং নির্ভুল স্ট্র্যান্ডিং পারফরম্যান্স সহ, মেশিনটি চমৎকার পণ্যের গুণমান এবং উচ্চ উৎপাদন দক্ষতা নিশ্চিত করে। শক্তিশালী টিউবুলার কাঠামো, উন্নত ট্রান্সমিশন সিস্টেম এবং নির্ভরযোগ্য বৈদ্যুতিক নিয়ন্ত্রণ এটিকে অবিচ্ছিন্ন শিল্প উৎপাদনের জন্য উপযুক্ত করে তোলে।
তারের ব্যাস, স্ট্র্যান্ডের গঠন, রিলের আকার এবং উৎপাদন প্রয়োজনীয়তা অনুসারে মেশিনটি কাস্টমাইজ করা যেতে পারে।

প্রধান প্রযুক্তিগত পরামিতি

6ববিন স্ট্র্যান্ডিং খাঁচা

• পে-অফ রিলের স্পেসিফিকেশন: PND630mm
• সর্বোচ্চ খাঁচার ঘূর্ণন গতি: 700 rpm
• প্রধান মোটরের শক্তি: 55 kW (AC)
• ক্র্যাডল টেনশনিং পদ্ধতি: হিস্টেরেসিস টেনশনিং; অনলাইন সামঞ্জস্যযোগ্য
• রিল লোডিং/আনলোডিং: নিউম্যাটিক রিলিজ/ক্ল্যাম্পিং; ডুয়াল-সিলিন্ডার ইন্টারলকিং অ্যান্টি-রিভার্স মেকানিজম
• তার ভাঙা সুরক্ষা: যোগাযোগ-ভিত্তিক সেন্সর
• খাঁচার সাপোর্ট পদ্ধতি: দুটি বিয়ারিং হাউজিং সেট (3+3 কনফিগারেশন)
• বিয়ারিং হাউজিং লুব্রিকেশন: তেল স্নান/সার্কুলেটিং লুব্রিকেশন; উচ্চ-তাপমাত্রা পর্যবেক্ষণ; স্বয়ংক্রিয় শাটডাউন সুরক্ষা
• খাঁচার থ্রেডিং: বাহ্যিক থ্রেডিং; সুবিধাজনক লিড-ইন
• তারের গাইড হোলের উপাদান: টাংস্টেন কার্বাইড ডাই
• খাঁচার ড্রাইভ পদ্ধতি: পিছনের ড্রাইভ; উল্লম্ব ইনস্টলেশন
• ব্রেকিং পদ্ধতি: নিউম্যাটিক ডিস্ক ব্রেক
• তার ভাঙা বন্ধ করার পদ্ধতি: যোগাযোগ-ভিত্তিক ট্রিগার (নীচের বার)
• ক্র্যাডল রিল হ্যান্ডলিং: নিউম্যাটিক ক্ল্যাম্পিং/রিলিজ; ডুয়াল-সিলিন্ডার ইন্টারলকিং অ্যান্টি-রিভার্স; ব্যবহারকারীর সরবরাহকৃত ক্রেন দ্বারা রিল লোডিং/আনলোডিং
• ক্র্যাডল পে-অফ টেনশন: হিস্টেরেসিস টেনশনিং; টাচস্ক্রিনের মাধ্যমে টেনশন মান সেট করা এবং অনলাইন সামঞ্জস্যযোগ্য
• পে-অফ ফ্রেম: অবিচ্ছেদ্যভাবে ঝালাই করা কাঠামো; উচ্চ মেশিনিং নির্ভুলতা; উচ্চ যান্ত্রিক শক্তি; টেকসই এবং বিকৃতি-প্রতিরোধী
• খাঁচার সাপোর্ট কাঠামো: তিন-বিভাগ (2+2+2) অবিচ্ছেদ্য টিউব সাপোর্ট; মধ্য এবং প্রস্থান প্রান্তে তিনটি বড় বিয়ারিং সাপোর্ট; ফ্ল্যাঞ্জড সংযোগ
• লুব্রিকেশন পদ্ধতি: সার্কুলেটিং তেল সহ স্বাধীন তেল পাম্প; লুব্রিকেশন এবং কুলিং উভয় ফাংশন সরবরাহ করে
• বড় বিয়ারিংগুলির জন্য উচ্চ-তাপমাত্রা পর্যবেক্ষণ; HMI বিজ্ঞপ্তি সহ স্বয়ংক্রিয় শাটডাউন
• ব্রেকিং পদ্ধতি: ফ্ল্যাট নিউম্যাটিক ডিস্ক ব্রেক সিস্টেম; পিএলসি-সমন্বিত অপারেশন যার মধ্যে সার্ভো/ভিএফডি মোটর কন্ট্রোলার, ব্রেকিং রেজিস্টর এবং নিউম্যাটিক ব্রেকগুলি ধীর স্টপ, দ্রুত স্টপ এবং জরুরি স্টপ কার্যকর করার জন্য জড়িত; সিস্টেম সিঙ্ক্রোনাইজেশন নিশ্চিত করে

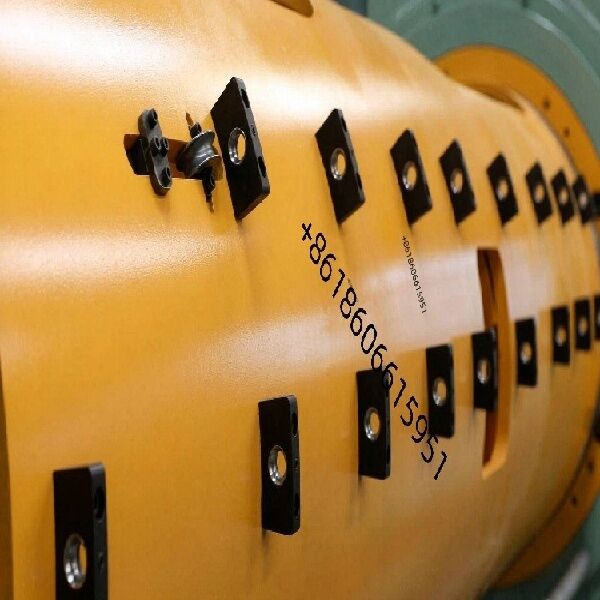

• প্রধান ইউনিটে বাহ্যিক তারের রুটিং বৈশিষ্ট্যযুক্ত; Ø17mm তারের গাইড হোল
• সুরক্ষা গার্ড: অক্ষীয় স্লাইডিং ডোর কাঠামো; নিউম্যাটিক খোলা/বন্ধ করা; বিল্ট-ইন শব্দ-শোষণকারী প্যানেল; সুরক্ষা ইন্টারলক অন্তর্ভুক্ত (দরজা খুললে মেশিন বন্ধ হয়ে যায়)
• তার সংগ্রহ প্লেট: একটি 6-হোল ডিস্ট্রিবিউশন প্লেট এবং একটি প্রি-ফর্মিং ডিভাইস নিয়ে গঠিত অ্যাসেম্বলি

বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

• বিদ্যুৎ সরবরাহ: তিন-ফেজ, পাঁচ-তারের সিস্টেম; 380V (±10%), 50Hz।
• মেশিনটি একটি ডিস্ট্রিবিউটেড মোটর ড্রাইভ সিস্টেম ব্যবহার করে (সার্ভো-নিয়ন্ত্রিত ভেরিয়েবল-ফ্রিকোয়েন্সি মোটর ব্যবহার করে)। প্রতিটি এসি সার্ভো মোটর একটি ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) দ্বারা নিয়ন্ত্রিত হয়। সামগ্রিক সিস্টেম নিয়ন্ত্রণ একটি পিএলসি এবং একটি টাচস্ক্রিন ইন্টারফেসের সমন্বয়ে পরিচালিত হয়; শ্রবণযোগ্য অ্যালার্মের পরে একটি সময় বিলম্বের পরে প্রধান ইউনিট শুরু হয়।
• মেশিনটি নিম্নলিখিত সুরক্ষা বৈশিষ্ট্যগুলির সাথে সজ্জিত:
• ভিএফডি ফল্ট অ্যালার্ম।
• টেক-আপ/ট্র্যাভার্স মেকানিজম এবং পাওয়ার সাপ্লাই সুরক্ষার জন্য ওভারলোড সুরক্ষা।
• নিম্ন বায়ুচাপ সুরক্ষা।
• তার ভাঙা সুরক্ষা।
• একটি স্মার্ট এনার্জি মিটার দিয়ে সজ্জিত।
• ডেটা সংগ্রহের জন্য সংরক্ষিত ইথারনেট ইন্টারফেস।
• সরবরাহকারী মেশিন বডি এবং বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের মধ্যে সমস্ত অভ্যন্তরীণ ওয়্যারিং এবং ক্যাবলিংয়ের জন্য দায়ী। গ্রাহক মেশিন ইউনিটগুলির মধ্যে, মেশিন এবং বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের মধ্যে এবং বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটের মধ্যে সমস্ত ওয়্যারিং এবং ক্যাবলিংয়ের জন্য দায়ী।

অপারেশন দিক:ডান হাতের মেশিন, অর্থাৎ, ডিভাইস অপারেশনের মুখোমুখি, বাম পে-অফ, এবং ডান টেক-আপ

 রঙ

• সরঞ্জামের প্রধান বডি: RAL 6021 পেল গ্রিন (রিঙ্কল ফিনিশ)
• ঘূর্ণায়মান অংশ: RAL 1037 সান ইয়েলো
• গার্ডের প্রধান বডি: RAL 6021 পেল গ্রিন (রিঙ্কল ফিনিশ)
• স্লাইডিং ডোর প্যানেল: RAL 1037 সান ইয়েলো
• গার্ডের অভ্যন্তর: RAL 1013 অয়েস্টার হোয়াইট
• কন্ট্রোল হাউজিং: RAL 7032 পেবল গ্রে
