হেভি-ডিউটি ​​কলাম পে-অফ এবং টেক-আপ: সর্বাধিক লোড স্থিতিশীলতার জন্য প্রকৌশলী

ভারী-ডুয়িং কলাম পে-অফ এবং গ্রহণঃ সর্বোচ্চ লোড স্থিতিশীলতা জন্য ডিজাইন

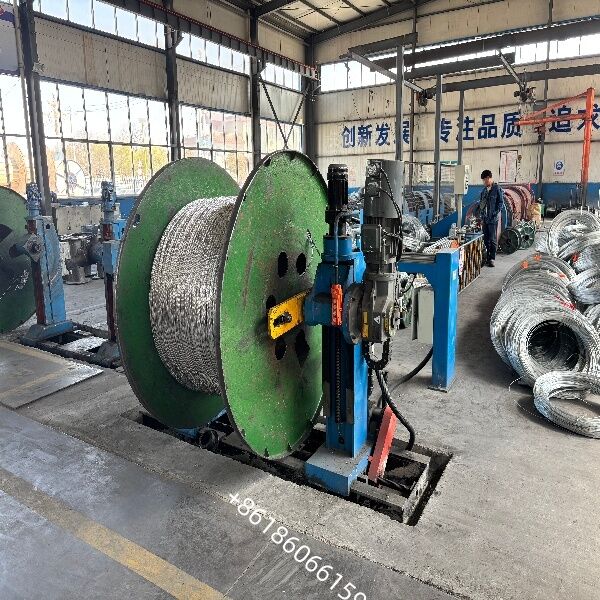

ক্যাবল উত্পাদন লাইনগুলিতে প্রয়োজনীয় সহায়ক সরঞ্জামগুলি হল ক্যাবল উত্পাদন লাইনগুলিতে বড় ফর্ম্যাট হ্যান্ডলিংয়ের জন্য ব্যবহৃত কলাম-টাইপ পে-অফ এবং গ্রহণ ইউনিটগুলি (দুই কলাম বা গ্যারেন্ট্রি-স্টাইল পে-অফ / গ্রহণ মেশিন হিসাবেও পরিচিত),ভারী-ব্যবহারের রোলস (ববিন/ড্রাম)তারা দুটি স্বাধীন কলাম ব্যবহার করে যা মোটরযুক্ত উল্লম্ব উত্তোলন এবং অনুভূমিক খোলার / বন্ধ করার ক্ষমতা রাখে এবং রোলের কেন্দ্রীয় খাঁজকে সুরক্ষিত করে।ক্যাবলের সুগম বেতনের (অনলিং) এবং গ্রহণের (লিংকিং) অনুমতি দেয়.

** মূল কাঠামোগত বৈশিষ্ট্য **

** ডাবল-কলম সমর্থনঃ** একটি ঢালাই ইস্পাত প্লেট কলাম কাঠামো বৈশিষ্ট্য; মটর কলাম উল্লম্ব এবং অনুভূমিক আন্দোলন নিয়ন্ত্রণ করার জন্য সীসা স্ক্রু বা চেইন চালনা,বিভিন্ন প্রস্থ এবং ব্যাসার্ধের রোলস (সাধারণত PN800 থেকে PN3150 বা তার চেয়ে বড়).

**শ্যাফ্টলেস ক্ল্যাম্পিংঃ** রোলটি উভয় প্রান্তে ক্ল্যাম্পিং শঙ্কস (কেন্দ্রীয় চাকস) দ্বারা সুরক্ষিত, একটি ভারী শক্ত শ্যাফ্ট সন্নিবেশ করার প্রয়োজনীয়তা দূর করে;এটি উচ্চ রিল পরিবর্তন দক্ষতা নিশ্চিত করে এবং ভারী দায়িত্ব অপারেশন জন্য আদর্শ.

**মোবাইল ডিজাইন (ঐচ্ছিক):** বড় পোর্টাল / গ্যান্ট্রি স্টাইলের ইউনিটগুলি উত্পাদন লাইনের দৈর্ঘ্যের পরিবর্তনের সাথে মানিয়ে নিতে বা অন্যান্য সরঞ্জামগুলির সাথে সিঙ্ক্রোনাইজ করার জন্য (যেমন ক্যাটারপিলার হোল-অফ) মেঝে রেলগুলিতে এগিয়ে যেতে পারে.

** টেনশন এবং ট্রাভার্স সিস্টেমঃ**

** পে-অফঃ** সাধারণত যান্ত্রিক ডিস্ক ব্রেক, চৌম্বকীয় কণা ব্রেক বা মোটর টর্ক নিয়ন্ত্রণের সাথে সজ্জিত থাকে।

** গ্রহণঃ** একটি স্বাধীন সার্ভো বা ভিএফডি-নিয়ন্ত্রিত মোটর এবং একটি সুনির্দিষ্ট ট্র্যাভার্স সিস্টেম রয়েছে যাতে সুষ্ঠু, স্তরযুক্ত উইন্ডিং নিশ্চিত করা যায় এবং "টেলিস্কোপিং" প্রতিরোধ করা যায়।

** উৎপাদন লাইনে ভূমিকা **

** একটি পে-অফ ইউনিট হিসাবেঃ** টিউবুলার স্ট্র্যান্ডার, স্ট্রিপড/প্ল্যানেটারি স্ট্র্যান্ডার, বা এক্সট্রুশন লাইনের শুরুতে অবস্থিত, এটি কন্ডাক্টর বা তারের কোরগুলির বড় রোলগুলির জন্য স্থিতিশীল আনওয়াইন্ডিং টেনশন সরবরাহ করে,স্ল্যাশ রাইন্ডিং বা পৃষ্ঠের ঘর্ষণ প্রতিরোধ.

** একটি গ্রহণ ইউনিট হিসাবেঃ** ক্যাবলিং, এক্সট্রুশন, বর্মিং, বা পুনরায় মোড়ানো প্রক্রিয়ার শেষে অবস্থিত, এটি একটি নির্দিষ্ট পিচ এ বড় রিলগুলিতে সমাপ্ত ক্যাবলটি সুশৃঙ্খলভাবে winds,সংরক্ষণ ও পরিবহন সহজতর করা. স্বতন্ত্র রিউইন্ডিং / টেস্টিং লাইনঃ তারের দৈর্ঘ্য যাচাইকরণ, স্পার্ক টেস্টিং, ইনকজেট মার্কিং, বা স্পুল স্থানান্তরের জন্য একটি স্বতন্ত্র পে-অফ এবং গ্রহণ ইউনিট হিসাবে কাজ করে।

অন্যান্য পে-অফ সিস্টেম থেকে পার্থক্য

ম্যাগনেটিক/শ্যাফ্টলেস ক্যান্টিলিভার পে-অফের তুলনায় (ছোট আকারের 500 ₹ 630 মডেল):কলাম টাইপ সিস্টেম বিশেষভাবে অতি-ভারী লোড (5 থেকে 55 টন পর্যন্ত) এবং বড় ব্যাসাকার রোলস জন্য ডিজাইন করা হয়, উচ্চতর কাঠামোগত অনমনীয়তা প্রদান করে; এর বিপরীতে, 500 ′′ 630 চৌম্বকীয় পাউডার পে-অফ স্ট্যান্ডগুলি সাধারণত ছোট থেকে মাঝারি গ্যাজের উচ্চ-গতির স্ট্র্যান্ডিং বা আপস্ট্রিম এক্সট্রুশন প্রক্রিয়াগুলির জন্য ব্যবহৃত হয়।

পাওয়ারড পে-অফ স্ট্যান্ডগুলির তুলনায় (শ্যাফট-ভিত্তিক): কলাম-টাইপ সিস্টেম রোল পরিবর্তনগুলির সময় শ্যাফ্টগুলি ইনস্টল বা অপসারণের প্রয়োজন দূর করে, স্বয়ংক্রিয়তা এবং সুরক্ষার উচ্চ স্তর সরবরাহ করে,এটিকে বৃহত্তর ক্রস-সেকশনের উৎপাদনের জন্য আরও উপযুক্ত করে তোলে, দীর্ঘ দৈর্ঘ্যের পণ্য যেমন উচ্চ ভোল্টেজ এবং সাবমেরিন তারের।
