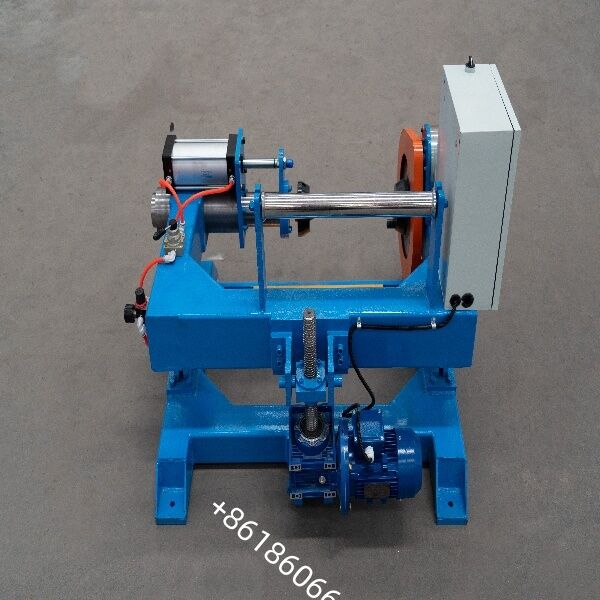

প্রিসিশন ম্যাগনেটিক পে-অফ 500-630: হাই-স্পিড স্ট্র্যান্ডিংয়ের জন্য স্থিতিশীল টেনশন

"ম্যাগনেটিক পে-অফ 500-630" একটি পে-অফ স্ট্যান্ডকে বোঝায় যা একটি চৌম্বকীয় গুঁড়া বা চৌম্বকীয় কাপলিং ব্রেক ব্যবহার করে, যা Φ500mm থেকে Φ630mm পর্যন্ত ব্যাসার্ধের রোলগুলির জন্য ডিজাইন করা হয়েছে।এটি সাধারণত টিউবুলার স্ট্র্যান্ডিং মেশিন এবং এক্সট্রুশন লাইনের মতো সরঞ্জামগুলির আপস্ট্রিম পে-অফ পর্যায়ে ব্যবহার করা হয় যাতে স্থিতিশীল টেনশন নিয়ন্ত্রণ সরবরাহ করা যায় এবং ক্যাবল টানানো বা আলগা হওয়া রোধ করা যায়.

** মূল শর্তাবলীর বিশ্লেষণ **

** ম্যাগনেটিক পে-অফঃ**

একটি পে-অফ স্ট্যান্ড যা একটি চৌম্বকীয় পাউডার ব্রেক বা চৌম্বকীয় কাপলিং ব্যবহার করে নিয়ন্ত্রিত, মসৃণ প্যাসিভ টেনশন প্রদান করে, ইনার্টি দ্বারা সৃষ্ট তারের প্যাচিং প্রতিরোধ করে।

**500-630:**

প্রযোজ্য রোল ব্যাসার্ধ পরিসীমা নির্দেশ করে, বিশেষত PN500 √ PN630 (প্রায় 500 √ 630 মিমি এর ফ্ল্যাঞ্জ বাইরের ব্যাসার্ধ); কিছু মডেল Φ400 √ 630 মিমি একটি নিয়মিত পরিসীমা সমর্থন করে।

** সাধারণ প্রযুক্তিগত বৈশিষ্ট্য (সাধারণ কনফিগারেশন) **

** টেনশন কন্ট্রোলঃ**

ম্যাগনেটিক পাউডার ব্রেকিং বা হিস্টেরেসিস কাপলিং; টেনশন একটি নিয়ামকের মাধ্যমে ধাপে ধাপে নিয়ন্ত্রিত হয় (সাধারণ কনফিগারেশনে 5 কেজি বা 10 কেজি ম্যাগনেটিক পাউডার ইউনিট অন্তর্ভুক্ত) ।

** কাঠামোগত নকশাঃ**

ডাবল-এন্ড clamping সঙ্গে shaftless টাইপ, বা একক / ডাবল-স্টেশন স্থির টাইপ; বায়ুসংক্রান্ত clamping এবং বৈদ্যুতিক উত্তোলন / নিচে বৈশিষ্ট্য।

** লোড ক্যাপাসিটিঃ**

সর্বোচ্চ লোড প্রায় 600-1500 কেজি (নির্দিষ্ট মডেল এবং রোল আকারের উপর নির্ভর করে) ।

** প্রযোজ্য তারের ব্যাসার্ধঃ**

সাধারণত φ০.৩.৫.০ মিমি (রৌপ্য, অ্যালুমিনিয়াম, খাদ তার ইত্যাদি); প্রক্রিয়া প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজযোগ্য।

** লাইন গতিঃ**

প্যাসিভ মডেলগুলি প্রায় 200 মি / মিনিট পর্যন্ত গতিতে পৌঁছতে পারে; মোটর দিয়ে সজ্জিত সক্রিয় মডেলগুলি প্রধান উত্পাদন লাইনের সাথে সিঙ্ক্রোনাইজড গতি নিয়ন্ত্রণের অনুমতি দেয়।

** সহায়ক কাজঃ**

ওয়্যার-ব্রেক সনাক্তকরণ / স্বয়ংক্রিয় স্টপ, উপরের এবং নীচের সীমা সুরক্ষা, এবং টেনশন সমন্বয় / টাচ স্ক্রিন এবং পিএলসি মাধ্যমে সিস্টেম লিঙ্ক।

1টিউবুলার স্ট্র্যান্ডিং মেশিনে
ভূমিকাঃ কেন্দ্রীয় পে-অফ + মাল্টি-হেড প্রি-পে-অফ টেনশন সোর্স
কেন্দ্রীয় পে-অফ
একটি কেন্দ্রীয় একক তার (স্টিলের কোর, তামা কোর, অপটিক্যাল ফাইবার ইত্যাদি) টিউবুলার শরীরের অভ্যন্তরে ফিড করে।
চৌম্বকীয় কণা ব্রেকিং ব্যাক-টুইস্ট ক্ষমতা সঙ্গে ধ্রুবক টেনশন প্রদান করে; টিউবুলার শরীরের উচ্চ গতির ঘূর্ণন সঙ্গে মিলিত,এটি কেন্দ্রীয় তারের centrifugal শক্তি কারণে loosening বা পাতলা থেকে প্রতিরোধ করে.
মাল্টি-হেড পে-অফ
স্বতন্ত্র চৌম্বকীয় কণা পে-অফ স্ট্যান্ডগুলি প্রধান স্ট্র্যান্ডিং মেশিনের প্রবেশ বিভাগে একাধিক একক তারের জন্য কনফিগার করা হয়।
প্রতিটি তারের জন্য টেনশন স্বাধীনভাবে সামঞ্জস্যযোগ্য, স্ট্র্যান্ড জুড়ে ধ্রুবক টেনশন, অভিন্ন স্ট্র্যান্ডিং পিচ এবং সমাপ্ত পণ্যের চমৎকার বৃত্তাকারতা নিশ্চিত করে।

মূল কার্যাবলী:
সেন্ট্রাল ওয়্যারকে "ভ্রমন" বা "শূন্যতা" থেকে রক্ষা করে।
তারের ভাঙ্গন হার হ্রাস করে; 1000 RPM এর বেশি উচ্চ গতির অপারেশন সমর্থন করে।
এটি অভ্যন্তরীণ চাপকে কমিয়ে দেয় এবং স্ট্র্যান্ডিংয়ের পরে স্প্রিং-ব্যাক করে।

2. এক্সট্রুশন লাইনে
ভূমিকাঃ আইসোলেশন/গর্ত উৎপাদনের জন্য সামনের প্রান্তের টেনশন স্ট্যাবিলাইজার
এক্সট্রুডারে আইসোলেটেড কোর বা কন্ডাক্টর প্রবেশের আগে পে-অফ পর্যায়ে ব্যবহার করা হয়।
চৌম্বকীয় কণা ব্রেকিং রোল ইনার্টি প্রতিরোধ করে, যা তারেরকে ধ্রুবক টেনশনে এক্সট্রুশন হেডে প্রবেশ করতে দেয়, যার ফলে প্রতিরোধ করা হয়ঃ
আইসোলেশন স্তর অদ্ভুততা।
দেয়ালের বেধ অসমান।
পৃষ্ঠের ত্রুটি যেমন "বাঁশ" নিদর্শন বা চ্যাটারের চিহ্ন।

মূল কার্যাবলী:
এক্সট্রুডেড বাইরের ব্যাসার্ধের ধারাবাহিকতা নিশ্চিত করে।
স্টার্ট-স্টপ চক্রের সময় তারের জমা বা পাতলা হ্রাস করে।

3. স্ট্রিগড স্ট্র্যান্ডার্স / প্ল্যানেটারি স্ট্র্যান্ডার্স
ভূমিকাঃ প্রি-অফ পেমেন্ট এবং অক্জিলিয়ারি পেমেন্ট ইউনিট
একক তারের একাধিক রোলসকে স্ট্র্যান্ডিং খাঁচায় মসৃণভাবে খাওয়ানোর জন্য একটি প্রাক-পেই-অফ স্ট্যান্ড হিসাবে কাজ করে।
বড় ক্রস-সেকশন কন্ডাক্টর (যেমন, এসিএসআর, বড়-গ্যাজেজ ক্যাবল) এর স্ট্র্যান্ডিংয়ের সময় নরম, শক-মুক্ত টেনশন সরবরাহ করে কম গতিতে,নরম অ্যালুমিনিয়াম বা তামা কন্ডাক্টরকে প্রসারিত হওয়ার কারণে বিকৃতি থেকে রক্ষা করেমূল কাজ:
বড়-গ্যাজেজ, স্ট্র্যাংড নমনীয় কন্ডাক্টর accommodates।
প্রধান মেশিনের সাথে স্টার্ট/স্টপ এবং টেনশন ট্র্যাকিং সিঙ্ক্রোনাইজ করে।

4. ওয়্যার ড্রয়িং মেশিনে
ভূমিকাঃ প্রাথমিক বা মধ্যবর্তী উত্তোলনের আগে পে-অফ বাফারিং
মোটা বা মধ্যবর্তী অঙ্কন পর্যায়ে আগে বড় spools (Φ500 ′′ 630mm) থেকে কাঁচামাল বন্ধ করে দেয়।
চৌম্বকীয় কণা ব্রেকিং স্পুল ইনার্টিয়া শোষণ করে, তারের ওভাররান ("রানআউট") এবং ভাঙ্গন রোধ করে।
মূল কার্যাবলী:
এটি মুরগিকে রক্ষা করে এবং মুরগির জীবনকাল বাড়ায়।
ড্রয়িং গতির স্থিতিশীলতা উন্নত করে।

5.....
ভূমিকাঃ নমনীয় কন্ডাক্টরের জন্য সুনির্দিষ্ট টেনশন নিয়ন্ত্রণ
সূক্ষ্ম, নমনীয় তামার, টিনযুক্ত, বা খাদ তারের বন্ডিং / স্ট্র্যান্ডিংয়ের সময় পে-অফ করার জন্য ব্যবহৃত হয়।
নিম্ন-ভোল্টেজ মোড সূক্ষ্ম তারের প্রসারিত বা ভাঙ্গন রোধ করে; অতি সূক্ষ্ম তারের জন্য উপযুক্ত, মেডিকেল-গ্রেড তার এবং ইলেকট্রনিক তার।
মূল কার্যাবলী:
সূক্ষ্ম তারের জন্য উপযুক্ত (φ0.03 φ1.0 মিমি) ।
এটি বাঁধা তারের গোলাকারতা এবং নমনীয়তা বাড়ায়।

6. টেপিং / বন্ডিং মেশিনে
ভূমিকাঃ ধ্রুব-টেনশন টেপ বা তারের সরবরাহ
এটি মিউকা টেপ, পলিস্টার টেপ এবং অ বোনা ফ্যাব্রিকের মতো উপকরণগুলির জন্য স্থিতিশীল আনওয়াইন্ডিং টেনশন সরবরাহ করে।
টেপ ঝাঁকুনি, ওভারল্যাপিং, বা loosening প্রতিরোধ করে; নিরোধক বা shielding স্তর মান নিশ্চিত।
মূল কার্যাবলী:
বায়ু বুদবুদ ছাড়া মসৃণ টেপিং নিশ্চিত করে।
প্রধান মেশিনের সাথে সিঙ্ক্রোনাইজ করে; স্বয়ংক্রিয় টেনশন ক্ষতিপূরণ।

7.............
ভূমিকাঃ সুনির্দিষ্ট টেনশন পে-অফ ইউনিট
পুনরায় মোড়ানো, পরিদর্শন এবং ইনকজেট চিহ্নিতকরণের মতো প্রক্রিয়াগুলির সময় পে-অফ ইউনিট হিসাবে কাজ করে।
এটি নিশ্চিত করে যে তারটি পুনরায় মোড়ানোর প্রক্রিয়া চলাকালীন বাঁকা বা বিকৃত হয় না।
মূল কার্যাবলী:
সমাপ্ত ক্যাবল এবং অর্ধ-সমাপ্ত কন্ডাক্টরগুলির সুনির্দিষ্ট পুনরায় মোড়ানোর জন্য উপযুক্ত।
বন্ধ-লুপ টেনশন সংরক্ষণ করে যা গ্রহণ ইউনিটের সাথে মিলে যায়।
