পণ্যের বিবরণ
Place of Origin: China
পরিচিতিমুলক নাম: Beyde
সাক্ষ্যদান: CE
Model Number: 630/61
পেমেন্ট ও শিপিংয়ের শর্তাবলী
Minimum Order Quantity: 1 set
Packaging Details: Safety container packing
Delivery Time: 90 days
Payment Terms: L/C, D/A, D/P, T/T
Supply Ability: 200 set/year
Finished Cable Diameter: |
55mm |
Power: |
55kw |
Lay Length: |
stelpless adjust |
Capstan Wheel: |
2000mm |
Tension: |
merchanic |
Machine Speed: |
230 RPM |
Bobbin Diameter: |
630mm |
Operating: |
Semi-automatic |
Driving: |
Electric |
Cable Diameter Range: |
1-5mm |
Option Function: |
Armoring/stranding |
Inverter: |
Danfoss |
Finished Cable Diameter: |
55mm |
Power: |
55kw |
Lay Length: |
stelpless adjust |
Capstan Wheel: |
2000mm |
Tension: |
merchanic |
Machine Speed: |
230 RPM |
Bobbin Diameter: |
630mm |
Operating: |
Semi-automatic |
Driving: |
Electric |
Cable Diameter Range: |
1-5mm |
Option Function: |
Armoring/stranding |
Inverter: |
Danfoss |

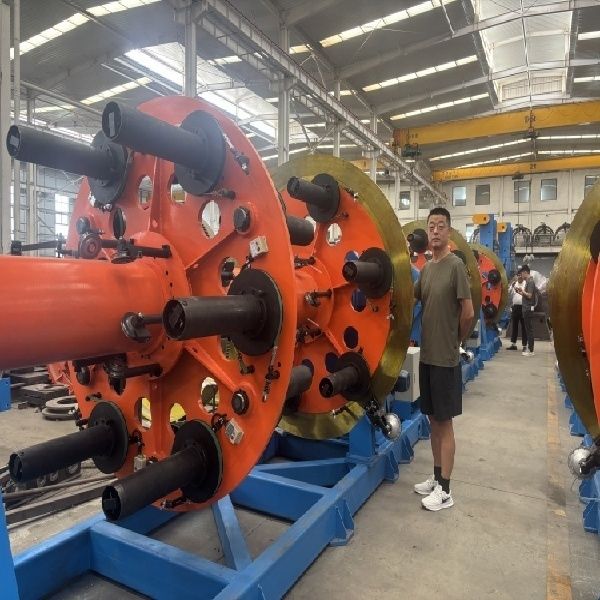

হাই স্পিড কেবল স্ট্র্যান্ডিং মেশিন ড্রাম স্ট্র্যান্ডিং মেশিন
১. অ্যাপ্লিকেশন
প্রযুক্তিগত উদ্ভাবন এবং অপ্টিমাইজড ডিজাইনের ফলস্বরূপ, স্ট্র্যান্ডিং কেসের ঘূর্ণন গতি তামা পরিবাহী, অ্যালুমিনিয়াম পরিবাহী, এবং অ্যালুমিনিয়াম পরিবাহী ইস্পাত-রিইনফোর্সড (এসিএসআর) ব্যাকটুইস্ট ছাড়াই, সেইসাথে ইনসুলেটেড তার এবং স্ট্র্যান্ডিংয়ের জন্য প্রযোজ্য। একটি কমপ্যাক্টর দিয়ে লাগানো, এটি গোলাকার, আধা-গোলাকার এবং সেক্টর-আকৃতির তামা পরিবাহী বা অ্যালুমিনিয়াম পরিবাহী স্ট্র্যান্ডিংয়ের জন্যও প্রযোজ্য।
ইনপুট তারের ব্যাস | তামা Ø ১.৫-Ø ৫.০ মিমি | |
অ্যালুমিনিয়াম Ø ১.৮-Ø ৫.০ মিমি | ||
সর্বোচ্চ স্ট্র্যান্ডিং ওডি | Ø ৪৫ মিমি | |
সর্বোচ্চ ঘূর্ণন গতি | ৬ ববিন | ১৯৭r/মিনিট( |
১২ ববিন | ১৭৮r/মিনিট( | |
১৮ ববিন | ১৫৭r/মিনিট | |
২৪ ববিন | ১৩৩r/মিনিট | |
স্ট্র্যান্ডিং খাঁচা মোটর পাওয়ার | ৬ ববিন | ৭৫ কিলোওয়াট(এসি) |
১২ ববিন | ৭৫ কিলোওয়াট(এসি) | |
১৮ ববিন | ৭৫ কিলোওয়াট(এসি) | |
২৪ ববিন | ৭৫ কিলোওয়াট(এসি) | |
স্ট্র্যান্ডিং পিচ(একটি পিএলসি সেট করুন) | 350-1000mm স্টেপলেস অ্যাডজাস্টেবল | |
ট্র্যাকশন লাইনের গতি | সর্বোচ্চ 40m/মিনিট | |
ক্যাপস্টান মোটর পাওয়ার | ৯০ কিলোওয়াট(এসি) | |
খাঁচায় পে-অফ ববিনের আকার | PND630 | |
জোরপূর্বক ডুয়াল হুইল ক্যাপস্টান | Ø ২০০০ মিমি | |
সেন্ট্রাল পে-অফ ববিনের আকার | PND500-PND630 | |
টেক-আপ ববিন রিলের আকার | PN1000-PN2000 | |
মেশিন সেন্টারের উচ্চতা | ১০০০ মিমি |
মডেল (রিজিড স্ট্র্যান্ডিং মেশিন) | জেএলকে-৫০০ | জেএলকে-৬৩০ | জেএলকে-৭১০/৭২০ | |
একক তারের ব্যাস | তামা | φ১.৫-৫ মিমি | φ১.৫-৫ মিমি | φ১.৫-৫ মিমি |
অ্যালুমিনিয়াম | φ১.৫-৫ মিমি | φ১.৫-৫ মিমি | φ১.৫-৫ মিমি | |
সর্বোচ্চ স্ট্র্যান্ডেড কন্ডাক্টর ওডি | φ৩৫-৫৫ মিমি | φ৩৫-৫৫ মিমি | φ৩৫-৫৫ মিমি | |
স্ট্র্যান্ডিং পিচ | ৬ ববিন স্ট্র্যান্ডিং খাঁচা | 40-719 মিমি | 51-896 মিমি | 54-963 মিমি |
১২ ববিন স্ট্র্যান্ডিং খাঁচা | 40-719 মিমি | 51-896 মিমি | 54-963 মিমি | |
১৮ ববিন স্ট্র্যান্ডিং খাঁচা | 44-793 মিমি | 63-1056 মিমি | 57-1012 মিমি | |
২৪ ববিন স্ট্র্যান্ডিং খাঁচা | 51-924 মিমি | 71-1246 মিমি | 66-1190 মিমি | |
৩০ ববিন স্ট্র্যান্ডিং খাঁচা | 57-1028 মিমি | 87-1553 মিমি | 79-1403 মিমি | |
ঘূর্ণন গতি | ৬ ববিন স্ট্র্যান্ডিং খাঁচা | 230.6 r/মিনিট | 180.1 r/মিনিট | 150.6 r/মিনিট |
১২ ববিন স্ট্র্যান্ডিং খাঁচা | 230.6 r/মিনিট | 180.1 r/মিনিট | 150.6 r/মিনিট | |
১৮ ববিন স্ট্র্যান্ডিং খাঁচা | 208.5 r/মিনিট | 155 r/মিনিট | 142.6 r/মিনিট | |
২৪ ববিন স্ট্র্যান্ডিং খাঁচা | 179 r/মিনিট | 130.1 r/মিনিট | 122.3 r/মিনিট | |
৩০ ববিন স্ট্র্যান্ডিং খাঁচা | 161.8 r/মিনিট | 115.9 r/মিনিট | 102.7 r/মিনিট | |
ক্যাপস্টান | ক্যাপস্টান হুইলের ব্যাস | ২০০০ মিমি | ২০০০ মিমি | ২০০০ মিমি |
সর্বোচ্চ হল-অফ ফোর্স | ৩০ টি | ৩০ টি | ৪০ টি | |
প্রি-স্পাইরাল ডিভাইস | পিচ | 500-2500mm | 500-2500mm | 500-2500mm |
মোটর পাওয়ার | 90-180 কিলোওয়াট | 110-180 কিলোওয়াট | 130-180 কিলোওয়াট | |
ববিনের আকার | 500*375*127 | 630*475*127 | 710*530*127 | |
সেন্টার পেঅফ ববিন | 1600*800*80 | 1600*800*80 | 1600*800*80 | |
টেক-আপ ববিন | 2500*1500*125 | 2500*1500*125 | 3150*1900*160 | |
সর্বোচ্চ হল-অফ লিনিয়ার গতি | 69 m/মিনিট | 69 m/মিনিট | 62 m/মিনিট | |
সেন্ট্রাল উচ্চতা | 1000 মিমি | 1100 মিমি | 1100 মিমি |
4.2.1 খাঁচায় ববিনের আকার: PND630
4.2.2. স্ট্র্যান্ডিং খাঁচার সর্বোচ্চ ঘূর্ণন গতি:
4.2.3. স্ট্র্যান্ডিং খাঁচা মোটর পাওয়ার:
4.2.4. পিচ রেঞ্জ: 350-1000 মিমি স্টেপলেস এইচএমআইতে নিয়মিত
4.2.5. স্ট্র্যান্ডিং খাঁচা ড্রাইভ ফর্ম: সরাসরি-সংযুক্ত স্বাধীন মোটর ড্রাইভ
4.2.6. স্ট্র্যান্ডিং খাঁচা গঠন: সমন্বিত
4.2.7. খাঁচায় পে-অফের টেনশন ফর্ম: বেল্ট টাইপ মেকানিক্যাল ঘর্ষণ টেনশন
4.3.8. পালস টাইপ ভাঙা তার স্বয়ংক্রিয় স্টপিং মেশিন
4.3.9. কাঠামোগত ফর্ম: ফ্ল্যাট ডিস্ক ফর্ক রড কাঠামো একটি স্বাধীন মোটর দ্বারা চালিত, মোচড়ানো বডিগুলি ৬ সমান অংশে বিভক্ত। মোচড়ানো খাঁচাটি সামনের এবং পিছনের সমর্থনগুলিতে দুটি সেট ডাবল সারি স্ব-সারিবদ্ধ রোলার বিয়ারিং দ্বারা সমর্থিত, যা মোচড়ানো খাঁচার অক্ষীয় ভারবহন ক্ষমতা নিশ্চিত করে।
4.3.10. তারের ভাঙন পর্যবেক্ষণ: ডিএক্সজেড সম্পূর্ণ স্বয়ংক্রিয় তারের ভাঙন সনাক্তকরণ সিস্টেম ব্যবহার করে, বৈদ্যুতিক সুইচ আউটপুট, সঠিক এবং নির্ভরযোগ্য। তারটি সংযোগ বিচ্ছিন্ন বা ব্যবহার করা হলে এটি সময়মতো বন্ধ এবং ব্রেক করতে পারে এবং মানব-মেশিন ইন্টারফেসে দেখাতে পারে।
4.3.11. লোডিং পদ্ধতি: ব্যবহারকারীর কর্মশালায় লিফটিং ডিভাইসের মাধ্যমে লোড করা এবং আনলোড করা এবং তারের রিলটি একটি লকিং পিন দিয়ে লক করা হয় যাতে এটি ছুঁড়ে ফেলা না যায়।
4.3.12. টেনশন ফর্ম: একটি বেল্ট টাইপ মেকানিক্যাল ঘর্ষণ, এবং টেনশনের আকার ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে।
4.3.13. ব্রেকিং ফর্ম: প্রধান খাঁচা ব্রেক ট্রান্সমিশন উপাদানগুলিতে জরুরি স্টপ জড়তার প্রভাব কমাতে একটি ডিস্ক ফ্ল্যাট এয়ার কম্প্রেশন ব্রেক গ্রহণ করে। পুরো মেশিনের ব্রেকিংয়ের কার্যকারী নীতি: একটি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) দ্বারা সমন্বিত, ভেরিয়েবল ফ্রিকোয়েন্সি মোটর কন্ট্রোলার, ব্রেকিং রেজিস্টার, এয়ার প্রেসার প্রোপোরশনাল ভালভ, ইত্যাদি যৌথভাবে পুরো মেশিনের ধীর স্টপ, দ্রুত স্টপ, জরুরি স্টপ এবং অন্যান্য অপারেশন সম্পন্ন করে।
4.3.14. প্রতিটি খাঁচার সামনের প্রান্তে জরুরি স্টপ, জগ এবং সংযোগ বিচ্ছিন্ন নিয়ন্ত্রণ নির্বাচনের মতো কন্ট্রোল বোতাম রয়েছে এবং সহজ অপারেশনের জন্য একটি ২২০V পাওয়ার সকেট সরবরাহ করা হয়েছে।
4.3.15. পুরো মেশিনটি মানব-মেশিন ইন্টারফেসে একটি কালার টাচ স্ক্রিন দ্বারা পরিচালিত হয় এবং একটি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) দ্বারা কেন্দ্রীয়ভাবে সমন্বিত এবং পরিচালিত হয়।
4.3.16. প্রতিরক্ষামূলক কভার: এটি একটি ডবল-পার্শ্বযুক্ত প্রাচীর টাইপ সুরক্ষা নেট গ্রহণ করে, যা ছিদ্রযুক্ত প্লেট এবং বর্গাকার টিউবগুলি একসাথে ওয়েল্ড করে তৈরি করা হয়। সুরক্ষা নেট দ্রুত সরানো যেতে পারে।
প্রধান যন্ত্রাংশের ব্র্যান্ড:
7.1 | বিয়ারিং ব্র্যান্ড | (এইচআরবি.) |
7.2 | নিম্ন ভোল্টেজ যন্ত্রাংশের ব্র্যান্ড | (স্নাইডার ইউএল সার্টিফিকেশন) |
7.3 | নিউম্যাটিক উপাদানের ব্র্যান্ড | (এয়ারট্যাক ইউএল সার্টিফিকেশন) |
7.4 | প্রধান ড্রাইভ মোটরের ব্র্যান্ড | (ওয়েগ ইউএল সার্টিফিকেশন) |
7.5 | টেক-আপ মোটরের ব্র্যান্ড | (ওয়েগ ইউএল সার্টিফিকেশন) |
7.6 | ইনভার্টারের ব্র্যান্ড | (ইনোভান্স ইউএল সার্টিফিকেশন) |
7.7 | টাচ স্ক্রিন | (সিমেন্স এস-200 ইউএল সার্টিফিকেশন) |
7.8 | পিএলসি | (সিমেন্স 12 ইঞ্চি ইউএল সার্টিফিকেশন) |
7.9 | বোল্টের গ্রেড | 8.8 ক্লাস |
7.10 | সমস্ত বৈদ্যুতিক এবং মোটর ইউএল সার্টিফিকেশন পূরণ করে, |
