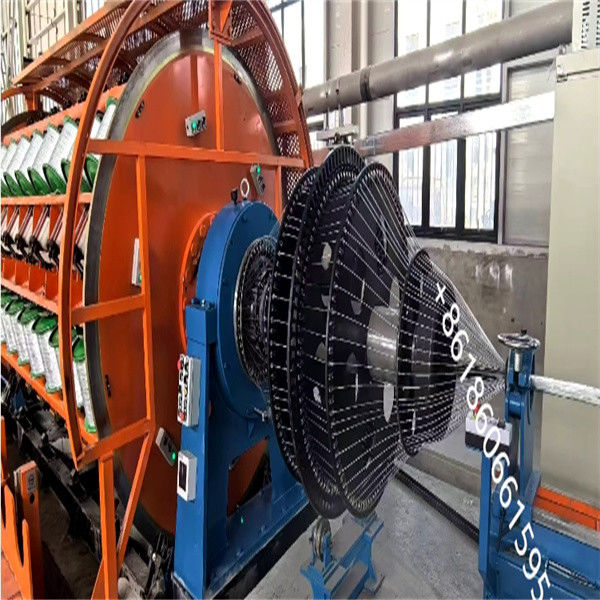

বিভিন্ন ক্যাবল স্পেসিফিকেশনের জন্য স্টেপলেস স্পিড 400/42+42 বর্মযুক্ত তারের মেশিন

বিভিন্ন ক্যাবল স্পেসিফিকেশনের জন্য স্টেপলেস স্পিড 400/42+42 বর্মযুক্ত তারের মেশিন

1প্রয়োগঃ
এই মেশিনটি মূলত বড় বড় ক্রস-সেকশন ক্যাবল এবং অ্যালুমিনিয়াম খাদ তারের অ্যান্ট্র্যাক্রুট ট্রিস্টিংয়ের জন্য কম কার্বন ইস্পাত তারের রক্ষাকবচ উত্পাদন করতে ব্যবহৃত হয়;এটি তামার বৃত্তাকার তারের কোরগুলির অ-অনট্রুইজড স্ট্র্যান্ডিংয়ের জন্যও ব্যবহার করা যেতে পারে.

2সরঞ্জামের সংমিশ্রণের সারসংক্ষেপ
পুরো মেশিনটি একটি পৃথক মোটর দ্বারা চালিত হয়, এবং চক্রান্ত এবং আকর্ষণ পৃথক মোটর দ্বারা চালিত হয়। চক্রান্ত একটি ডেডিকেটেড গিয়ারবক্সের মাধ্যমে ঘোরানোর জন্য চালিত হয়।সমন্বয় নির্ভুলতা নিশ্চিত করতে পুরো মেশিনের নিয়ন্ত্রণ সিমেন্স এস 7-200 সিরিজ পিএলসি গ্রহণ করেপ্রকৃত উৎপাদন, the operator can set the process parameters such as the pitch of each section of the twisted wire and the speed of the production line on the touch screen according to the required cable specifications. স্টার্ট আপ করার সময়, পিএলসি স্বয়ংক্রিয়ভাবে প্রতিটি ট্রান্সমিশন অংশের গতি গণনা করে, পুরো মেশিনের সিঙ্ক্রোনাইজেশন এবং বাঁকা তারের পিচটির নির্ভুলতা নিশ্চিত করে,এবং পুরো মেশিনের ধাপবিহীন গতি নিয়ন্ত্রণ অর্জন.
বাঁকা শরীরের তারের রোলের টেনশনটি তারের রোল টেনশনের স্থিতিশীলতা নিশ্চিত করার জন্য যান্ত্রিক ঘর্ষণ দ্বারা নিয়ন্ত্রিত এবং সামঞ্জস্য করা হয়।
পুরো মেশিনের অপারেশন সিমেন্স S7-200 সিরিজ পিএলসি এবং ফিল্ডবাসকে ইউনিফাইড নিয়ন্ত্রণের জন্য গ্রহণ করে, কাজের অবস্থা, অপারেশন,এবং মেশিনের বিভিন্ন বৈদ্যুতিক অংশের গতি নিয়ন্ত্রণঅপারেশন টাচ স্ক্রিনটি অপারেশন নিয়ন্ত্রণের জন্য সিমেন্স রঙিন মানব-মেশিন ইন্টারফেস গ্রহণ করে।

• নিম্ন কার্বন ইস্পাত তারঃΦ0.9-Φ3.0mm
• সর্বাধিক কোর ডায়াপারঃ প্যান্টারিংয়ের আগে: ≤ Φ80mm
• ঘূর্ণন গতিঃ72.5r/min ((ওয়ার্কিং স্পিড)
• বর্মিং পিচঃস্টেপলেস সামঞ্জস্য করুন
• প্রধান স্ট্র্যান্ডিং মোটর শক্তিঃ90kw (এসি পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর)
• Φ600x2 নন-মেটালিক টেপিং মেশিনের গতিঃ500r/min
• নন-মেটালিক টেপিং মেশিন পিচঃস্টেপলেস সামঞ্জস্য
• নন-মেটালিক টেপিং মেশিন মোটর শক্তিঃ 11kw (এসি পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর)
• সর্বাধিক ট্যাকশন শক্তিঃ ৫ টন
• সর্বাধিক ট্যাকশন লাইন গতি :30m/min
• বায়ুসংক্রান্ত ঘুঘুর মোটর শক্তি:22kw x2 সেট ((এসি পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর)
• খাঁচায় পে-অফ সিলিনের আকারঃPN400 ((গ্রাহকের সিলিনের অঙ্কন)
• সেন্টার পে-অফ সিলিনের আকারঃ পিএন১৬০০-পিএন৩১৫০
• শোষণ স্পিনের আকারঃPN1600-PN3150
• মেশিন সেন্টার উচ্চতাঃ 1000mm

• ৩১৫০ মিমি পোর্টাল পে-অফ র্যাক
• # তারের ফ্রেম মাধ্যমে টাইপ
• ৪৮+৪৮-৫০০ প্রধান খাঁচা
• স্বয়ংক্রিয় পাশের নীচের লোডিং bobbin সিস্টেম
• বন্ধক তারের ডায়ার হোল্ডার
• Φ600x2 নন-মেটালিক টেপিং মেশিন
• যান্ত্রিক এবং বৈদ্যুতিক মিটার কাউন্টার
• ৫০০০ কেজি লটার মেশিন
• 3150 মিমি পোর্টাল গ্রহণ এবং ট্রাভার্স লাইন র্যাক
• বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা
• সুরক্ষা বেড়া

4বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা

• পাওয়ার সাপ্লাই একটি তিন-ফেজ পাঁচ তারের সিস্টেমঃ 380V (± 10%) 50HZ
• এই মেশিনটি একটি সাব মোটর ড্রাইভ গ্রহণ করে (মোটরটি একটি পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর গ্রহণ করে) এবং প্রতিটি এসি পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর গতি নিয়ন্ত্রণের জন্য একটি ফ্রিকোয়েন্সি রূপান্তরকারী গ্রহণ করে।পুরো মেশিন একটি সিমেন্স প্রোগ্রামযোগ্য নিয়ামক দ্বারা নিয়ন্ত্রিত হয়, এবং সিমেন্স টাচ স্ক্রিন অপারেশন নিয়ন্ত্রণ করে। প্রধান মেশিনটি অ্যালার্ম ঘণ্টা বাজানোর পরে বিলম্বের সাথে শুরু হয়।
• এই মেশিন নিম্নলিখিত সুরক্ষা দিয়ে সজ্জিত করা হয়
• ফ্রিকোয়েন্সি কনভার্টার ত্রুটি এলার্ম.
• ওভারলোড সুরক্ষা এবং পাওয়ার সাপ্লাই সুরক্ষা গ্রহণ এবং নিষ্কাশন তারের জন্য।
• বায়ু চাপ কম ভোল্টেজ সুরক্ষা।
• ওয়্যার ব্রেকিং সুরক্ষা।

5. অপারেটিং ডিরেক্টন:

সরঞ্জাম অপারেশন দিকঃ ডান মাথা মেশিন, মুখোমুখি ডিভাইস অপারেশন, বাম মুক্তি লাইন, ডান গ্রহণ লাইন

6. রঙঃ

• ঘূর্ণমান অংশ:RAL2004
• প্রধান শরীরঃRAL5015
• অন্যান্য যন্ত্রাংশঃRAL7035
