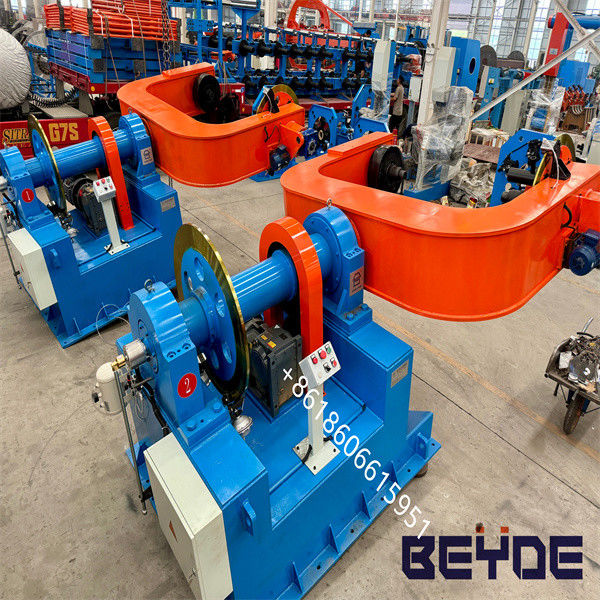

বৃত্তাকার বা সেক্টর তারের জন্য স্ট্র্যান্ডিং বর্মিং ড্রাম টুইস্টার মেশিন

স্ট্র্যান্ডিং এবং আর্মারিং রাউন্ড বা সেক্টর তারের জন্য JPD-3150 ড্রাম টুইস্টার মেশিন

ব্যবহার করুন:

এই মেশিনটি প্রধানত বৃহৎ ক্রস-সেকশন এবং দীর্ঘ পাওয়ার ক্যাবল এবং স্প্লিট কন্ডাক্টর, সেইসাথে নন-মেটালিক টেপ এবং তারের ইস্পাত টেপ আর্মারিং এর মোড়কগুলির জন্য ব্যবহৃত হয়। এই মেশিনে 96 মাথার মধ্যে ইস্পাত তারের আর্মারিং এবং তামার তারের স্ক্রীনিং এর কাজ রয়েছে।

প্রধান প্রযুক্তিগত পরামিতি:

'

প্রধান উপাদান

প্রধান প্রযুক্তিগত পরামিতি:

4.1Ø2500 মিমি ঘূর্ণন পে-অফ স্ট্যান্ড

4.1.1 পে অফ রিলের স্পেসিফিকেশন: PN2000 ～ PN2500

4.1.2 সর্বোচ্চ লোড: 12T

4.1.3 সর্বাধিক ঘূর্ণন গতি 30r/মিনিট

4.1.4 মোটর পাওয়ার: 22kW (AC পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর)

4.1.5 টেনশন পরিশোধ করা: 10 ～ 150 কেজি

4.1.6 পেইং অফ র্যাকটি একটি কাঁটাচামচ ধরনের ক্যান্টিলিভার কাঠামো, যা একটি পৃথক মোটর দ্বারা চালিত হয়। এটি টেক-আপ স্ট্যান্ডের সাথে সিঙ্ক্রোনাসভাবে ঘোরাতে পারে, বা ঘূর্ণন ছাড়াই স্থির করা যেতে পারে, বা ম্যানুয়ালি ইঞ্চি করা যেতে পারে।

4.1.7 পরিশোধ এবং উত্তেজনা শক্তি গতিশীলভাবে নিয়ন্ত্রণ করা যেতে পারে, এবং শাটডাউন এবং চলমান অবস্থার অধীনে ইচ্ছামত সামঞ্জস্য করা যেতে পারে।

4.1.8 রিল একটি খাদ কম, স্বাধীন মোটর দ্বারা আবদ্ধ করা হয়.

4.1.9 উপরের এবং নীচের রিল ব্যবহারকারী দ্বারা চালিত হবে.

4.1.10 বায়ুসংক্রান্ত ব্রেকিং ডিভাইস গ্রহণ করা হবে।

4.1.11 প্রতিটি পেইং অফ র্যাক একটি অপারেশন স্টেশন দিয়ে সজ্জিত, যা ইঞ্চিং ঘূর্ণন বা পেইং অফ র্যাক বন্ধ করতে পারে

4.2Ø1600 মিমিঘূর্ণন বেতন বন্ধ স্ট্যান্ড

4.2.1 পে অফ রিলের স্পেসিফিকেশন: PN1600 ～ PN2000

4.2.2 সর্বোচ্চ লোড: 8T

4.2.3 সর্বাধিক ঘূর্ণন গতি: 30r/মিনিট

4.2.4 মোটর শক্তি: 18.5kW (AC পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর)

4.2.5 টেনশন পরিশোধ করা: 10 ～ 150 কেজি

4.2.6 পেইং অফ র্যাকটি একটি কাঁটাচামচ ধরনের ক্যান্টিলিভার কাঠামো, যা একটি পৃথক মোটর দ্বারা চালিত হয়। এটি টেক-আপ স্ট্যান্ডের সাথে সিঙ্ক্রোনাসভাবে ঘোরাতে পারে, বা ঘূর্ণন ছাড়াই স্থির করা যেতে পারে, বা ম্যানুয়ালি ইঞ্চি করা যেতে পারে।

4.2.7 পরিশোধ এবং উত্তেজনা শক্তি গতিশীলভাবে নিয়ন্ত্রণ করা যেতে পারে, এবং শাটডাউন এবং চলমান অবস্থার অধীনে ইচ্ছামত সামঞ্জস্য করা যেতে পারে।

4.2.8 রিল একটি খাদ কম, স্বাধীন মোটর দ্বারা আবদ্ধ করা হয়.

4.2.9 উপরের এবং নীচের রিল ব্যবহারকারী দ্বারা চালিত হবে.

4.2.10 বায়ুসংক্রান্ত ব্রেকিং ডিভাইস গ্রহণ করা হবে।

4.2.11 প্রতিটি পেইং অফ র্যাক একটি অপারেশন স্টেশন দিয়ে সজ্জিত, যা ইঞ্চিং ঘূর্ণন বা পেইং অফ র্যাক বন্ধ করতে পারে

4.3 # তারের ফ্রেমের মাধ্যমে টাইপ করুন

4.3.1 শুধুমাত্র কেন্দ্রীয় পে অফ র্যাক এই ডিভাইসের সাথে সজ্জিত।

4.3.2 অনুভূমিক এবং উল্লম্ব চার গাইড রোলার কাঠামো, গাইড রোলার ব্যবধান ম্যানুয়ালি সামঞ্জস্য করা যেতে পারে

4.4 গাইড রোলার ফ্রেম

4.4.1 দুটি বিপরীত পে অফ র্যাক এই ডিভাইসের একটি সেট ভাগ করে।

4.4.2 গাইড হুইল এবং গাইড রোলারের সম্মিলিত গঠন

4.5 ফিলিং দড়ি পে-অফ ফ্রেম

4.5.1 ফিলিং দড়ির পে অফ রিলের স্পেসিফিকেশন: বাইরের ব্যাস × অ্যাপারচার × প্রস্থ

300 × F40 × 400 মিমি (10 বল)

4.5.2 ফিলিং দড়ির পে অফ রিলের স্পেসিফিকেশন: বাইরের ব্যাস × অ্যাপারচার × প্রস্থ

F800 × F52 × 320 মিমি (4 বল)

4.5.3 দ্বি-স্তর কাঠামো রয়েছে, উপরের স্তরে 10টি ছোট-আকারের পেইং অফ গ্রুপ এবং নীচের স্তরে 4টি বড় আকারের পেইং অফ গ্রুপ।

4.5.4 মোট 2 সেট আছে, যা যথাক্রমে তারের ভ্রমণ কেন্দ্র লাইনের উভয় পাশে স্থাপন করা হয়েছে

4.6 তিন সারি একত্রিত ডাই হোল্ডার

4.6.1 ড্রয়িং ডাই সাইজ: 160 × 160 মিমি (বাইরের ব্যাস) × বাইরের প্রস্থ)

4.6.2 ডিভাইসটি তিনটি তারের ডাই বেস দিয়ে সজ্জিত।

4.6.3 তিন বা চারটি কোর একটি তারের টেমপ্লেট ভাগ করে, যা একটি ফ্যান-আকৃতির প্রেসিং হুইল দিয়ে সজ্জিত থাকে তা নিশ্চিত করার জন্য যে তারের কোরটি বিচ্যুত হবে না।

4.742 মাথা ইস্পাত তারের পে-অফ আলনা

4.7.1 পে-অফ হেডের পরিমাণ: 48+48

4.7.2 পে অফ রিলের স্পেসিফিকেশন: Ø 500 মিমি

4.7.3 সাঁজোয়া ইস্পাত তারের একক তারের ব্যাস: Ø 1.5～ Ø 4.0mm

4.7.4 একক ঢালযুক্ত তামার তারের ব্যাস: Ø 1.8～Ø 4.5 মিমি

4.7.5 সাঁজোয়া ইস্পাত তারের সর্বাধিক সংখ্যা: 96

4.7.6 ডিভাইসটিতে 96টি হেড স্টিল ওয়্যার পেইং অফ র্যাক, কন্ডাক্টর কলাম, স্টিল ওয়্যার স্ট্রেটেনিং ডিভাইস ইত্যাদি রয়েছে।

4.7.7 পেইং অফ র‌্যাকটি ইকুইপমেন্ট সেন্টার লাইনের উভয় পাশে অবস্থিত, এবং রিলটি পেইং অফ র্যাকের উভয় পাশে প্রতিটি পাশে মাউন্ট করা হয়েছে

4.7.8 এটি একক লাইন ছাঁচ বেস দিয়ে সজ্জিত, এবং সমান্তরাল লাইন ছাঁচের মাত্রা: F140 × 100 মিমি (বাহ্যিক ব্যাস × বাইরের প্রস্থ)।

4.7.9 সংযুক্ত তারের প্রি টুইস্ট হেড

4.8Ø600 ডবল রিল টেপিং মেশিন

4.8.1 মোড়ানো তারের কোরের সর্বোচ্চ OD: Ø 140mm

4.8.2 রিল স্পেসিফিকেশন: ডিস্ক ব্যাস x অ্যাপারচার x প্রস্থ: Ø 600x Ø 80(15～80) মিমি

4.8.3 রিল সংখ্যা: 2

4.8.4 টেপিং হেডের সর্বাধিক ঘূর্ণন গতি: 650r / মিনিট

4.8.5 মোড়ানো পিচ: 20～208mm

4.8.6 উইন্ডিং মোটর: 11kw (AC পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর)

4.8.7 মোড়ানো টান: 2.5 - 15 কেজি

4.8.8 টেপ মোড়ানোর উপকরণগুলি হল পলিয়েস্টার টেপ, অ বোনা কাপড়, কাচের কাপড়, আধা-পরিবাহী কাপড় ইত্যাদি।

4.8.9 প্যাকেজের মাথার গঠন অর্ধেক কাটা, এসি ভেরিয়েবল ফ্রিকোয়েন্সি মোটর দ্বারা আলাদাভাবে চালিত এবং বাম-ডান ঘূর্ণন ফাংশন সহ পরিবর্তনশীল ফ্রিকোয়েন্সি দ্বারা নিয়ন্ত্রিত।

4.8.10 টেপ টেনশন ইলেক্ট্রোম্যাগনেটিক টেনশন কন্ট্রোল সম্পূর্ণ ট্রে থেকে অগভীর ট্রে পর্যন্ত ধ্রুবক টেপ টান নিশ্চিত করে।

4.8.11 বায়ুসংক্রান্ত ব্রেকিং ডিভাইস গৃহীত হয়।

4.8.12 এটিতে ভাঙা বেল্ট পার্কিংয়ের কাজ রয়েছে। (ভেক্টর পালস সনাক্তকরণ)

4.8.13 সম্পূর্ণরূপে আবদ্ধ অক্ষীয় পুশ-পুল প্রতিরক্ষামূলক কভার, অন্তর্নির্মিত আলো, দরজা খোলা এবং শাটডাউন সুরক্ষা ফাংশন সহ

4.9Ø800 ইস্পাত টেপ টেপ মেশিন

4.9.1 মোড়ানো তারের কোরের সর্বোচ্চ OD: Ø 140mm

4.9.2 রিলের ব্যাস সহ: Ø 800 মিমি

4.9.3 ইস্পাত টেপেকোর ফিলিং স্পেসিফিকেশন: বাহ্যিক ব্যাস × অ্যাপারচার × প্রস্থ: Ø 800×Ø 120× (15～60) মিমি

4.9.4 রিল সংখ্যা: 2

4.9.5 মাথার সর্বোচ্চ গতি: 550r / মিনিট

4.9.6 উইন্ডিং পিচ (স্টেপলেস অ্যাডজাস্টেবল): 20 ~ 305 মিমি

4.9.7 মোড়ানো টান: 2.5 ~ 30 কেজি

4.9.8 মোড়ানো মোটর: 22kw (AC পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর)

4.9.9 টেপ মোড়ানো উপাদান ইস্পাত টেপ হয়.

4.9.10 প্যাকেজের মাথার গঠন অর্ধেক কাটা, এসি ভেরিয়েবল ফ্রিকোয়েন্সি মোটর দ্বারা আলাদাভাবে চালিত এবং বাম-ডান ঘূর্ণন ফাংশন সহ পরিবর্তনশীল ফ্রিকোয়েন্সি দ্বারা নিয়ন্ত্রিত।

4.9.11 টেপ টান যান্ত্রিক ঘর্ষণ নিয়ন্ত্রণ। সম্পূর্ণ ট্রে থেকে অগভীর ট্রে পর্যন্ত ধ্রুবক টান নিশ্চিত করতে এটিতে যান্ত্রিক টান প্রতিক্রিয়া ফাংশন রয়েছে।

4.9.12 বায়ুসংক্রান্ত ব্রেকিং ডিভাইস গৃহীত হয়।

4.9.13 এটি সম্পূর্ণ পার্কিং ফাংশন আছে. (ভেক্টর পালস সনাক্তকরণ)

4.9.14 সম্পূর্ণরূপে আবদ্ধ অক্ষীয় পুশ-পুল প্রতিরক্ষামূলক কভার, অন্তর্নির্মিত আলো, দরজা খোলা এবং শাটডাউন সুরক্ষা ফাংশন সহ

5T ঘূর্ণন বায়ুসংক্রান্ত শুঁয়োপোকা

4.10.1 ট্র্যাকশন বেল্টের কার্যকর যোগাযোগের দৈর্ঘ্য: ≥ 3500 মিমি

4.10.2 ট্র্যাকশন বেল্টের প্রস্থ: ≥ 150 মিমি

4.10.3 সর্বোচ্চ ট্র্যাকশন: 5000 কেজি

4.10.4 সর্বোচ্চ ট্র্যাকশন লাইন গতি: 33 মি/মিনিট

4.10.5 সর্বাধিক ঘূর্ণন গতি: 30r/মিনিট

4.10.6 ট্র্যাকশন মোটর: 22kw-6P × 2 সেট (AC পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর)

4.10.7 উপরের এবং নিম্ন মাল্টি ওয়েজ বেল্ট ট্র্যাকশন, বায়ুসংক্রান্ত কম্প্রেশন, বায়ুসংক্রান্ত টান, কম্প্রেশন এবং টান যথাক্রমে একটি বায়ুসংক্রান্ত চাপ নিয়ন্ত্রণকারী ভালভ দ্বারা নিয়ন্ত্রিত হয়।

4.10.8 AC ভেরিয়েবল ফ্রিকোয়েন্সি মোটর আলাদাভাবে চালিত হয়, এবং ট্র্যাকশন গতি ধাপহীনভাবে সামঞ্জস্য করা হয়।

4.10.9 ট্র্যাকশন রোটেটিং বডি এবং টেক-আপ রোটেটিং বডি একটি মোটর শেয়ার করে এবং যান্ত্রিক ট্রান্সমিশনের মাধ্যমে সিঙ্ক্রোনাস ঘূর্ণন উপলব্ধি করে।

Ø3150 মিমি ড্রাম টাইপ টেক আপ এবং লাইন র্যাক ব্যবস্থা করুন

4.11.2 সর্বোচ্চ গতি: 40r/মিনিট

4.11.3 লেয়িং টর্ক: 200 ~ 5000 মিমি (স্টেপলেস অ্যাডজাস্টেবল)

4.11.4 সর্বোচ্চ লোড: 15T

4.11.5 কেবল পিচ: 25~150 মিমি

4.11.6 ঘূর্ণায়মান মোটর: 55kW (AC পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর)

4.11.7 ওয়্যার টেক-আপ মোটর: 2 × 5.5kw (AC পরিবর্তনশীল ফ্রিকোয়েন্সি মোটর)

4.11.8 ঘূর্ণমান টেক-আপ ফ্রেম কাঁটাচামচ টাইপ সমর্থনকারী চাকা কাঠামো গ্রহণ করে, এবং পৃথক মোটর সরাসরি সিঙ্ক্রোনাস বেল্টের মাধ্যমে ড্রাইভ করে। এটিতে বাম এবং ডান ঘূর্ণন এবং পার্কিং ফাংশন রয়েছে।

4.11.9 রিলটি শ্যাফ্ট কম দিয়ে আটকানো হবে এবং আলাদা মোটর দ্বারা চালিত হবে।

4.11.10 এসি ভেরিয়েবল ফ্রিকোয়েন্সি মোটর টেক-আপের জন্য ব্যবহার করা হয় এবং ফ্রিকোয়েন্সি কনভার্টার নিয়ন্ত্রণের জন্য ব্যবহার করা হয়। সর্বোচ্চ টেক-আপ টেনশন 250 কেজিতে পৌঁছাতে পারে, যা সেট, পরিবর্তন এবং টাচ স্ক্রিনে প্রদর্শিত হতে পারে। টেক আপ এগিয়ে এবং পিছনে জগ করা যেতে পারে.

4.11.11 AC ভেরিয়েবল ফ্রিকোয়েন্সি মোটর তারের পাড়ার জন্য ব্যবহৃত হয় এবং ফ্রিকোয়েন্সি কনভার্টার নিয়ন্ত্রণের জন্য ব্যবহার করা হয়। তারের পাড়া পিচ সেট, পরিবর্তন এবং টাচ স্ক্রিনে প্রদর্শিত হতে পারে। কেবল স্থাপনের দিকটি স্বয়ংক্রিয়ভাবে স্যুইচ করা যায় এবং দ্রুত সরানো যায়। বাম এবং ডান দিক এবং ইঞ্চিং ফাংশন টাচ স্ক্রিনে সেট করা যেতে পারে।

4.11.12 বায়ুসংক্রান্ত ব্রেকিং ডিভাইস গ্রহণ করা হবে।

4.11.13 উপরের এবং নীচের রিলগুলি হাইড্রোলিক উত্তোলন প্ল্যাটফর্ম এবং স্বাধীন জলবাহী স্টেশন দিয়ে সজ্জিত করা উচিত।
