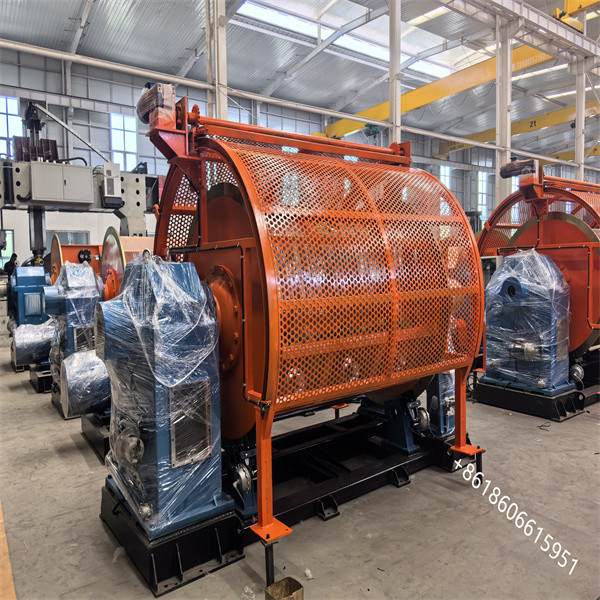

সম্পূর্ণ স্বয়ংক্রিয় মেশিন জেএলকে-৬+১২+১৮+২৪/৫০০ স্ট্রিপিং মেশিন

3. ৬+১২+১৮+২৪ বোল্বিন স্ট্র্যান্ডিং কেজঃ

খাঁচায় বেতনের স্পেসিফিকেশনঃ PND500

প্রযোজ্য সিলিন ব্যাসার্ধঃ Ø 500mm

প্রযোজ্য সিলিনের প্রস্থঃ ৩৭৫ মিমি

ব্রেকড ওয়্যার স্টপ মেশিন সিস্টেমঃ সম্পূর্ণ স্বয়ংক্রিয় ভেক্টর ইমপলস টাইপ

স্ট্র্যান্ড পিচঃ

• ৬টি সিলিন্ডারঃ ৩৭-৬৬৬ মিমি
• ১২টি সিলিন্ডারঃ ৪১-৭৩৮ মিমি
• 18 রিবিনঃ 48-860 মিমি
• 24 রিবিনঃ 56-1006 মিমি

স্ট্র্যান্ডিং কয়েজের সর্বাধিক ঘূর্ণন গতিঃ

• ৬টি স্পিনঃ ২৩৪ আর/মিনিট
• ১২টি সিলিন্ডারঃ ২১২ আর/মিনিট
• ১৮টি স্পিনঃ ১৮২ ঘন্টা/মিনিট
• 24 bobbin: 155r/min

ট্রিস্ট মোটর পাওয়ার

• ৬টি স্পিনঃ ৫৫ কিলোওয়াট (এসি)
• ১২টি সিলিনঃ ৫৫ কিলোওয়াট (এসি)
• 18 স্পিনঃ 55kw (এসি)
• 24 bobbin: 55kw (এসি)

কাঠামোগত ফর্মঃ প্রধান মেশিনটি 6+12+18+24 চার-বিভাগের স্ট্র্যান্ডিং খাঁচার সামগ্রিক বিন্যাস গ্রহণ করে। স্ট্র্যান্ডিং খাঁচার প্রতিটি বিভাগ একটি চার-বিভাগের কাঠামো।খাঁচা সামনে এবং পিছনে দুটি বড় ডাবল সারি রোলার বিয়ারিং দ্বারা বহন করা হয়, এবং গিয়ারবক্স এবং সামনের সমর্থন দ্বারা সমর্থিত এবং পরিচালিত হয়। স্ট্র্যান্ডিং কেজ বডি স্ট্র্যান্ডিং কেজ, গিয়ারবক্স, সামনের সমর্থন, ব্রেক সিস্টেম, বেস, ড্রাইভ মোটর ইত্যাদি নিয়ে গঠিত।

ড্রাইভ মোডঃ খাঁচার প্রতিটি বিভাগে পৃথক ড্রাইভ মোটর দিয়ে সজ্জিত করা হয় যাতে স্ট্র্যান্ডিং খাঁচাটি চালিত হয়।ড্রাইভ মোটর সরাসরি সংযোগ মাধ্যমে চালানোর জন্য খাঁচা চালানোর জন্য গিয়ারবক্স চালায় (পেটেন্ট). এই ড্রাইভ সিস্টেম কয়েক রক্ষণাবেক্ষণ লিঙ্ক আছে, এবং ড্রাইভ মোড সরাসরি, যা করতে পারেন

স্ট্র্যান্ডিং শরীরের কাঠামোগত বৈশিষ্ট্যঃ ফ্রেমটি সিএনসি লেজার কাটিং এবং প্লেটগুলির ব্লাঙ্কিং গ্রহণ করে এবং বড় বাঁক মেশিন দ্বারা বাঁকা হয়।এই প্রক্রিয়াটি ওয়েল্ড সিমকে কমিয়ে দেয় এবং সামগ্রিক কাঠামোগত শক্তি উন্নত করে. সামগ্রিক সমাবেশ এবং ldালাইয়ের পরে, অভ্যন্তরীণ চাপ দূর করতে উচ্চ তাপমাত্রা annealing চিকিত্সা ব্যবহার করা হয়, এবং তারপর এটি concentricity নিশ্চিত করতে বড় মেশিন টুল দ্বারা প্রক্রিয়াজাত করা হয়,মসৃণ অপারেশন, এবং দীর্ঘ সময়ের জন্য বিকৃতি ছাড়াই উচ্চ যান্ত্রিক শক্তি।

নীচের কাঠামোঃ বেসটি উচ্চমানের প্লেট এবং আয়তক্ষেত্রাকার বর্গাকার টিউব দিয়ে তৈরি, সুন্দর চেহারা এবং উচ্চ কাঠামোগত শক্তি সহ।

ব্রেকিং সিস্টেমঃ প্রধান মেশিনের স্টার্ট, স্টপিং, ইনচিং এবং অন্যান্য ক্রিয়াকলাপগুলি পিএলসি দ্বারা বায়ু ব্রেক, ফ্রিকোয়েন্সি রূপান্তরকারী, ব্রেকিং রেজিস্টার ইত্যাদির মাধ্যমে নিয়ন্ত্রিত হয়।পুরো মেশিন অপারেশন সিঙ্ক্রোনাইজেশন নিশ্চিত করার জন্য

ব্রেকড ওয়্যার স্টপ মেশিন সিস্টেমঃ উন্নত স্বয়ংক্রিয় ভেক্টর ইমপ্লান্স ব্রেকড ওয়্যার স্টপ সুরক্ষা সিস্টেম দিয়ে সজ্জিত,সিস্টেম সময় থামাতে এবং ব্রেক করতে পারেন যখন bobbin মধ্যে তারের ব্যবহার করা হয় বা ভাঙা.

একক তারের পে-অফ এর টেনশন ইলেকট্রনিকভাবে সনাক্ত করা হয় এবং বিদ্যুৎ দ্বারা নিয়ন্ত্রিত হয় এবং আমদানি করা বায়ুসংক্রান্ত নিয়ন্ত্রণ আনুপাতিক ভালভ দ্বারা নিয়ন্ত্রিত হয়,যা পূর্ণ রোল থেকে খালি রোল থেকে একক তারের পে-অফের ধ্রুবক টেনশন উপলব্ধি করতে পারে..

প্রধান খাঁচার প্রতিটি বিভাগের সামনের প্রান্তে একটি একক-ড্রাইভ ই প্রিফর্মার ডিভাইস সজ্জিত। সমাপ্ত তারের মান উন্নত করতে প্রিফ্যাব্রিকেটেড স্ট্র্যাংড পিচ।

সমস্ত তারের গর্ত এবং সহজে স্ক্র্যাচযুক্ত তারের অবস্থানগুলি পরিধান-প্রতিরোধী খাদ তারের নল বা তারের রোলার দিয়ে সজ্জিত।

সুরক্ষা সুরক্ষা কভারঃ ছিদ্রযুক্ত প্লেট থেকে তৈরি দ্বৈত পার্শ্বযুক্ত প্রাচীর সুরক্ষা সুরক্ষা নেট।

4বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থাঃ

পাওয়ার সাপ্লাইঃ তিন-ফেজ, পাঁচ তারের সিস্টেমঃ 380V (± 10%) 50Hz, মোট 410kw

মেশিনটি পৃথক মোটর ড্রাইভ গ্রহণ করে (মোটরটি পরিবর্তনশীল-ফ্রিকোয়েন্সি মোটর গ্রহণ করে), প্রতিটি এসি পরিবর্তনশীল-ফ্রিকোয়েন্সি মোটর গতি নিয়ন্ত্রণ নিয়ন্ত্রণের জন্য ফ্রিকোয়েন্সি রূপান্তরকারী গ্রহণ করে,পুরো মেশিন নিয়ন্ত্রণ সিমেন্স প্রোগ্রামযোগ্য নিয়ামক দ্বারা পরিচালিত হয়, সিমেন্স টাচ স্ক্রিন অপারেশন নিয়ন্ত্রণ করে, এবং হোস্টটি অ্যালার্ম ঘণ্টা বাজানোর পরে শুরু হয়।

ফ্রিকোয়েন্সি কনভার্টার ত্রুটি এলার্ম.

ওভারলোড সুরক্ষা এবং পাওয়ার সাপ্লাই সুরক্ষা।

এয়ার প্রেসের কোনো সুরক্ষা নেই।

ওয়্যার সুরক্ষা ভাঙ্গুন।
